月亮饼图

作者

[编辑] 郑虎;

[审核] .

注记

Hiplot 网站

本页面为 Hiplot Moon charts 插件的源码版本教程，您也可以使用 Hiplot 网站实现无代码绘图，更多信息请查看以下链接:

https://hiplot.cn/basic/moon-charts?lang=zh_cn

月亮图是一种使用月亮的盈缺来反应数据大小的图形。

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: data.table; jsonlite; gggibbous; ggplot2

# 安装包
if (!requireNamespace("data.table", quietly = TRUE)) {
  install.packages("data.table")
}
if (!requireNamespace("jsonlite", quietly = TRUE)) {
  install.packages("jsonlite")
}
if (!requireNamespace("gggibbous", quietly = TRUE)) {
  install.packages("gggibbous")
}
if (!requireNamespace("ggplot2", quietly = TRUE)) {
  install.packages("ggplot2")
}

# 加载包
library(data.table)
library(jsonlite)
library(gggibbous)
library(ggplot2)

数据准备

载入数据为餐厅名称及各种餐厅内食物种类数，装饰风格种类数，成套餐具种类数和价格种类数。

# 加载数据
data <- data.table::fread(jsonlite::read_json("https://hiplot.cn/ui/basic/moon-charts/data.json")$exampleData$textarea[[1]])
data <- as.data.frame(data)

# 整理数据格式
data[, 1] <- factor(data[, 1], levels = unique(data[, 1]))
rest_cols <- colnames(data)[-1]
tidyrest <- reshape(
  data,
  varying = rest_cols,
  v.names = "Score",
  timevar = "Category",
  times = factor(rest_cols, levels = rest_cols),
  idvar = colnames(data)[1],
  direction = "long"
)

# 查看数据
head(data)
                     Restaurant Food Decor Service Price
1       Anscombe"s Luncheonette    5     2       4     4
2                  Chai Squared    3     5       2     5
3 Tukey"s Honest Southern Diner    4     3       3     2
4                  Bagels ANOVA    4     1       3     5
5                 Spearmint Row    1     5       5     2

可视化

# 月亮饼图
p <- ggplot(tidyrest, aes(0, 0)) +
  geom_moon(aes(ratio = (Score - 1) / 4), fill = "black") +
  geom_moon(aes(ratio = 1 - (Score - 1) / 4), right = FALSE) +
  facet_grid(Category ~ Restaurant, switch = "y") +
  theme_minimal() +
  theme(
    panel.grid = element_blank(),
    axis.text = element_blank(),
    axis.title = element_blank()
  )

p

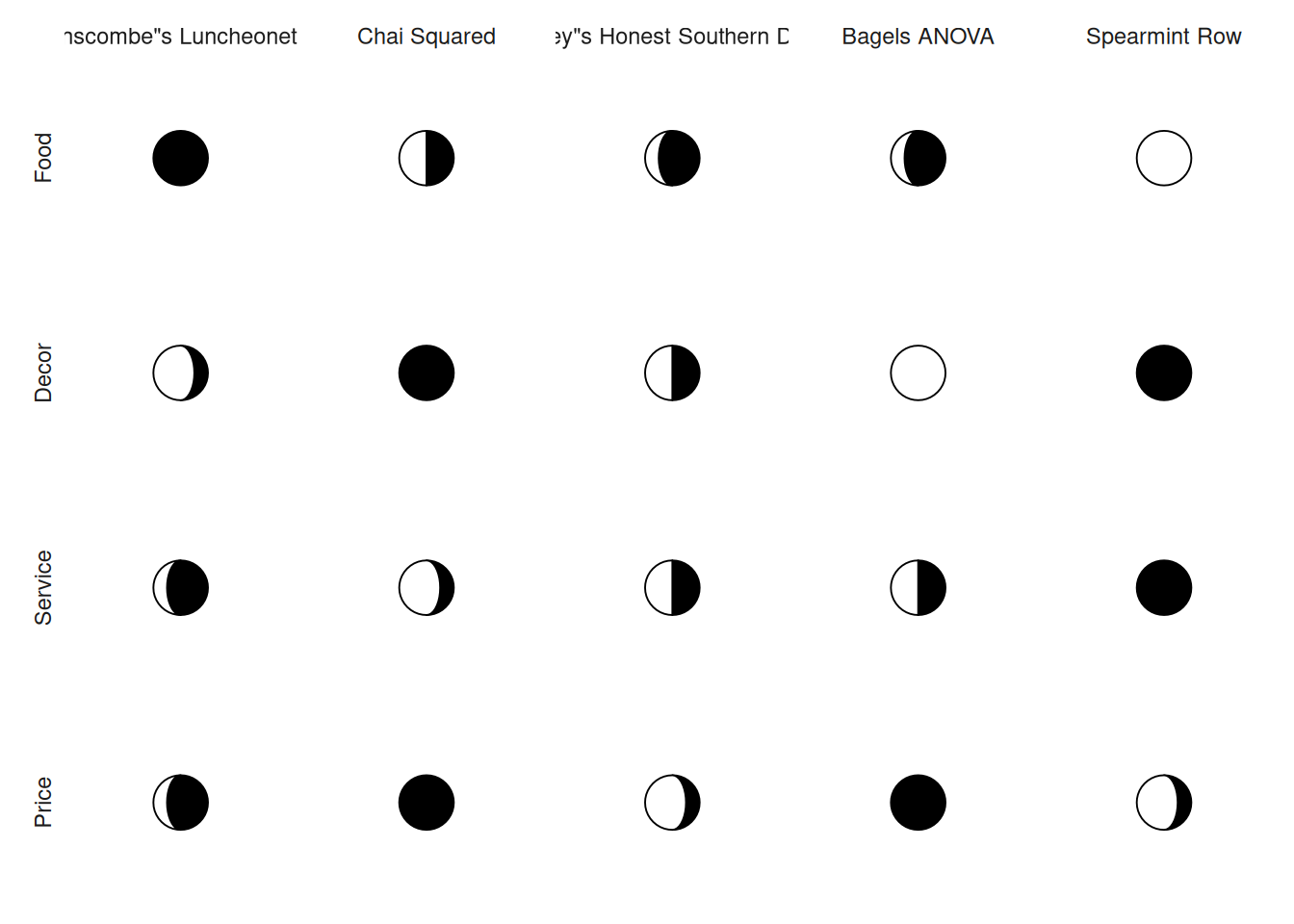

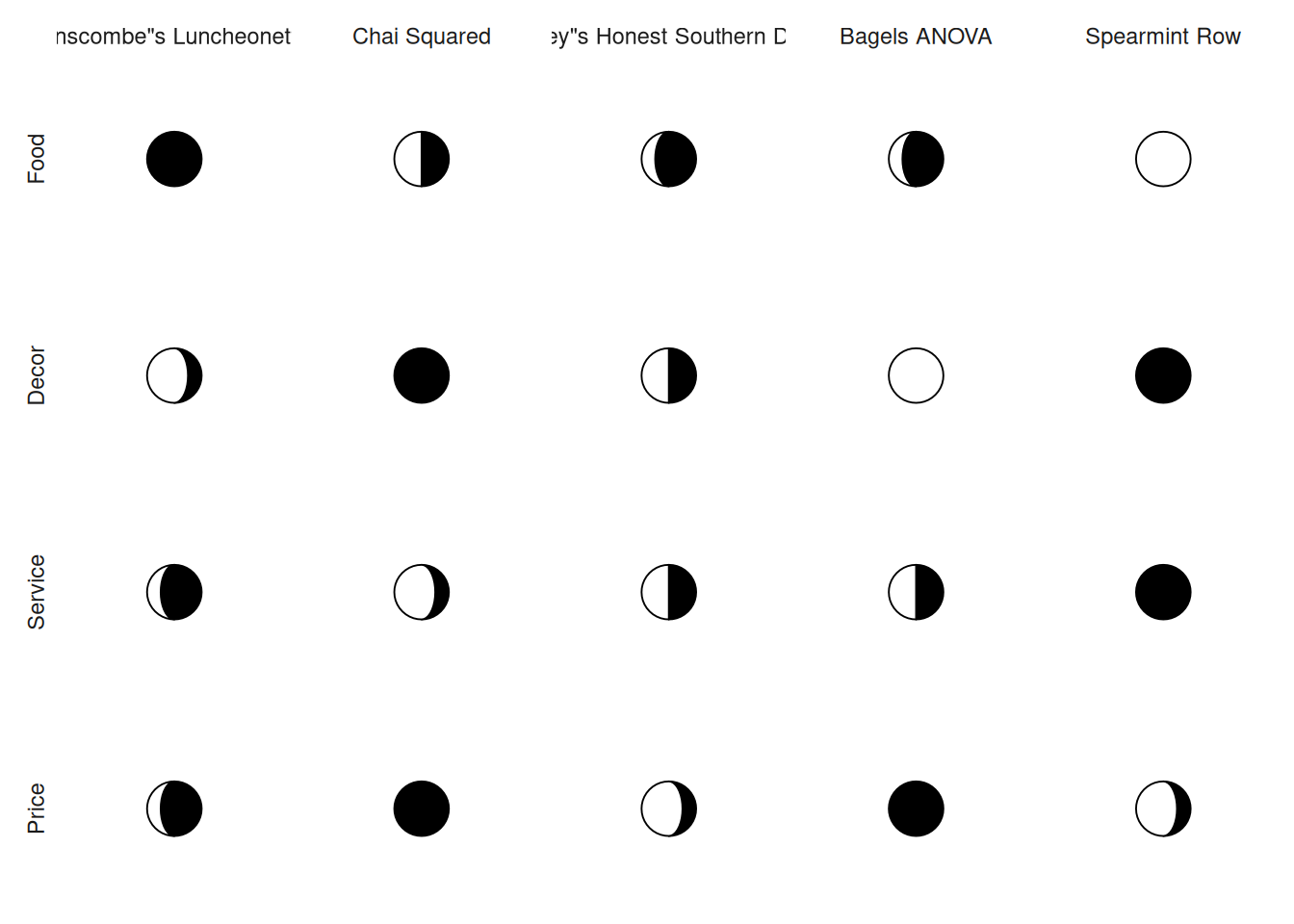

图 1: 月亮饼图

图示第一行表示餐厅名称，第一列表示餐厅内不同变量，空白月亮表示数目为 1（数目最少），黑色月亮表示数目为 5（数目最多）的数据，随着数据的增多月亮黑色区域逐渐变大，即逐渐变为满月。
