韦恩图

作者

[编辑] 金子伦

[贡献] 高德岷, 郑虎

对于Venn图的可视化，常用的R包有ggVennDiagram和VennDiagram包，相比于VennDiagram包而言ggVennDiagram具有适用于更多分组、可以适配ggplot2语法和可以灵活设置的输出格式等优点，学习和后期处理更简单。然而ggVennDiagram的集合颜色只能设置为与元素个数相关的连续型渐变色，不能设置为每个集合一种颜色的离散型色彩，VennDiagram则恰好相反，因此可以根据具体需求选择需要使用哪个R包进行绘图。

示例

VeenPlot DEMO

环境配置

  • 系统要求： 跨平台（Linux/MacOS/Windows）

  • 编程语言：R

  • 依赖包：ggplot2; ggVennDiagram; VennDiagram

# 安装包
if (!requireNamespace("ggplot2", quietly = TRUE)) {
  install.packages("ggplot2")
}
if (!requireNamespace("ggVennDiagram", quietly = TRUE)) {
  install.packages("ggVennDiagram")
}
if (!requireNamespace("VennDiagram", quietly = TRUE)) {
  install.packages("VennDiagram")
}

# 加载包
library(ggplot2)
library(ggVennDiagram)
library(VennDiagram)

数据准备

数据使用模拟基因集，假设我们有多组不同的处理A~D，在不同处理下各自产生了一定数量的差异表达基因。 ggVennDiagram要求的输入格式为一个list，list中的每个元素都需要有对应的名称以及包含的子元素。

genes <- paste("gene",1:1000,sep="")
set.seed(123)
x <- list(A=sample(genes,300),
          B=sample(genes,525),
          C=sample(genes,440),
          D=sample(genes,350))

可视化

提示

ggVennDiagram基本参数:

  • x: 需要输入的list集合数据
  • category.names: 集合名称，默认为list中定义的名称
  • show_intersect: 设置为TRUE时，输出可交互式图像
  • set_color: 集合的描边颜色，可输入一个或数量与集合一致的颜色
  • set_size: 集合标签的大小
  • label: 集合中数字标签的类型，可从”both”, “count”, “percent”, “none”中选择一个输入，默认为”both”
  • label_alpha: 数字标签的背景透明度
  • label_geom: 数字标签的图层位置，可从”label”, “text”中选择一个，默认为”label”，当输入”text“时标签将位于集合色块的下方
  • label_color: 数字标签的颜色
  • label_size: 数字标签的大小
  • label_percent_digit: 数字标签的小数保留位数
  • label_txtWidth: 在交互模式时，显示交集元素的文本框宽度
  • edge_lty: 集合描边的线条类型，默认为”solid“实线，其他可以设置的线条类型有：“blank”, “solid”, “dashed”, “dotted”, “dotdash”, “longdash”, “twodash”
  • edge_size: 集合描边的线条宽度
  • force_upset: 是否使用upset图展示交集情况
  • nintersects: 绘图采用的集合数量，如果为NULL则使用所有的集合
  • order.intersect.by: 绘制upset图时交集的排列方式
  • order.set.by: 绘制upset图时集合的排列方式
  • relative_height: 绘制upset图时上方柱状图的相对高度
  • relative_width: 绘制upset图时左侧柱状图的相对宽度

1. 基础韦恩图

# 基础韦恩图
ggVennDiagram(x)

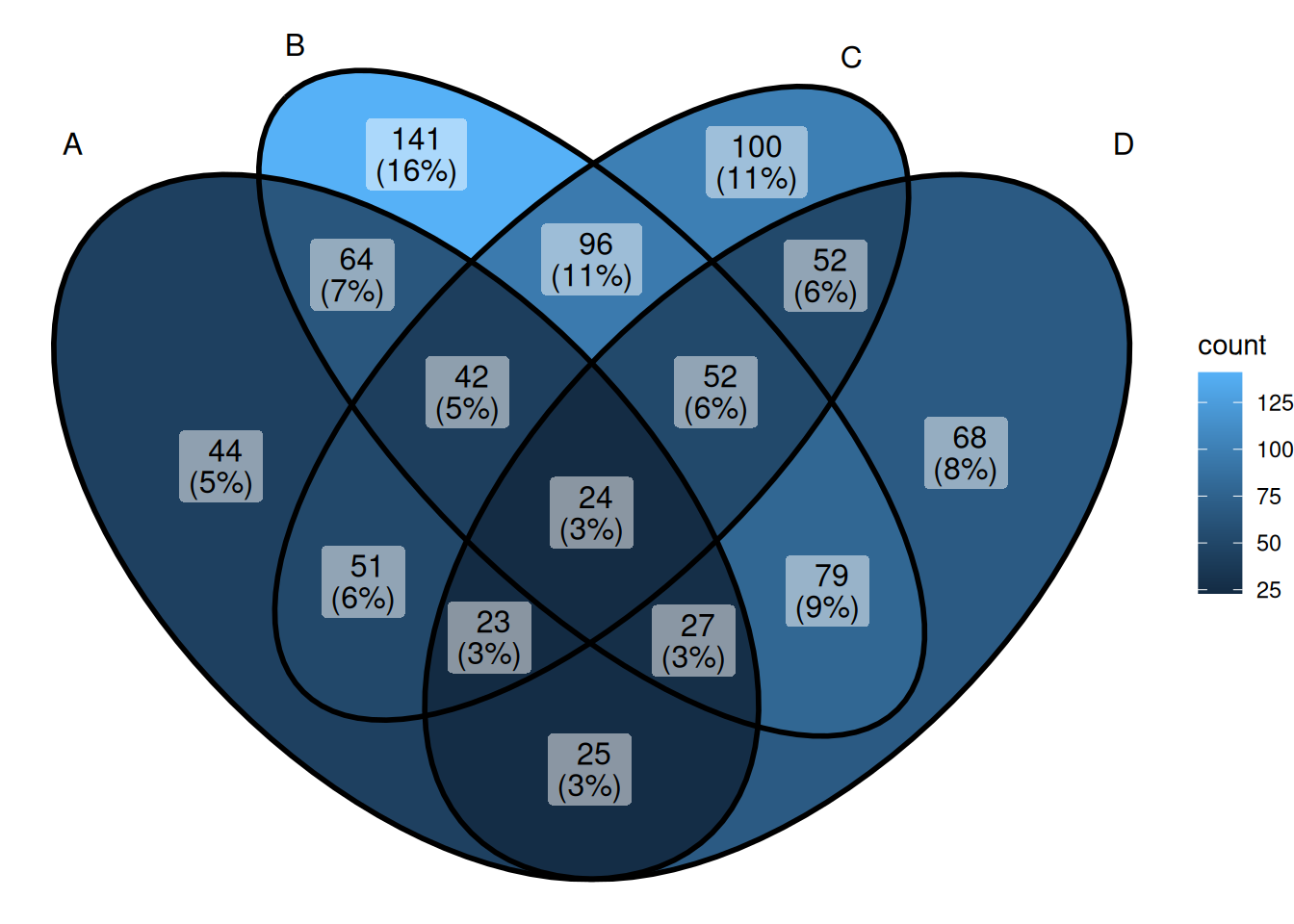

图 1: 基础韦恩图

此图展示了在不同处理下差异基因的交集情况。

2. 美化韦恩图

ggVennDiagram中集合的颜色是根据集合中包含的元素数量设置的连续型变量。可以通过ggplot2中的scale_fill_gradient或scale_fill_gradient2等函数修改集合颜色，例如使用以下代码实现连续色彩设置：

# 颜色设置
ggVennDiagram(x) + scale_fill_gradient(low="grey90",high = "red")

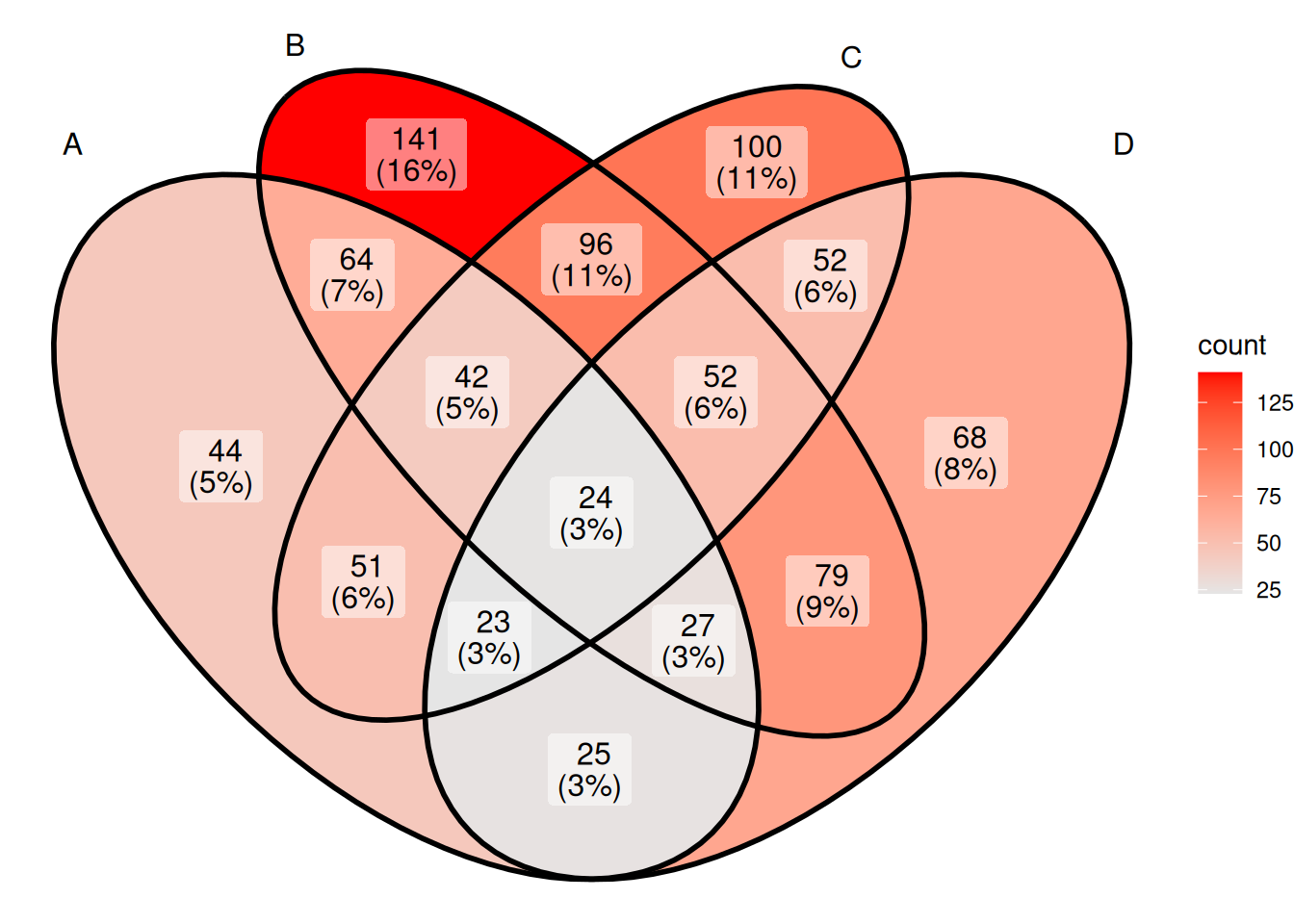

图 2: 颜色设置

也可以使用scale_fill_gradient2来更自由地定义颜色：

# 颜色设置
ggVennDiagram(x) + scale_fill_gradient2(low="grey90",mid = "yellow",midpoint = 100,high = "red")

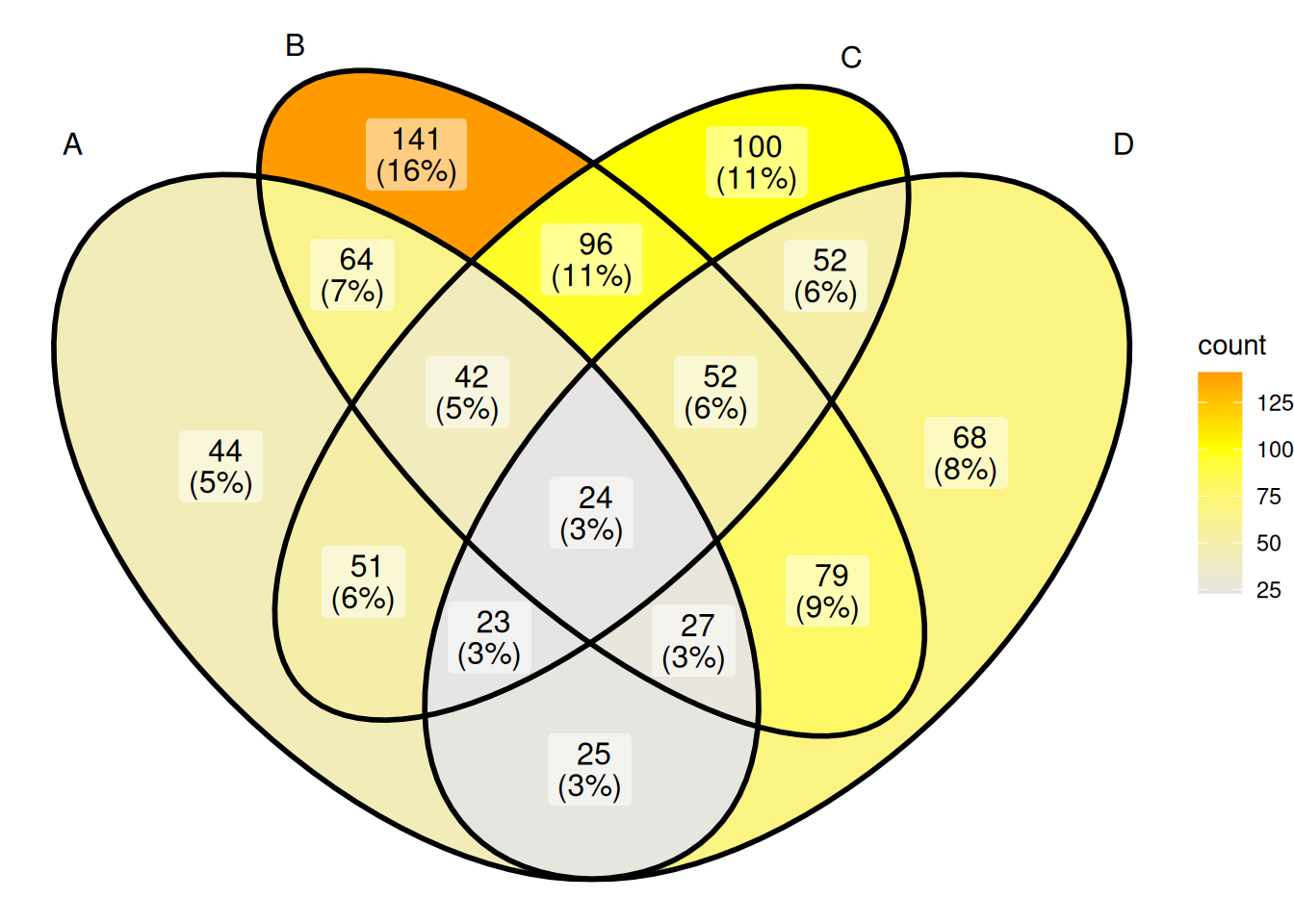

图 3: 颜色设置

更复杂的色彩设置可以通过调用调色板完成：

# 颜色设置
ggVennDiagram(x) + scale_fill_distiller(palette = "Set1")

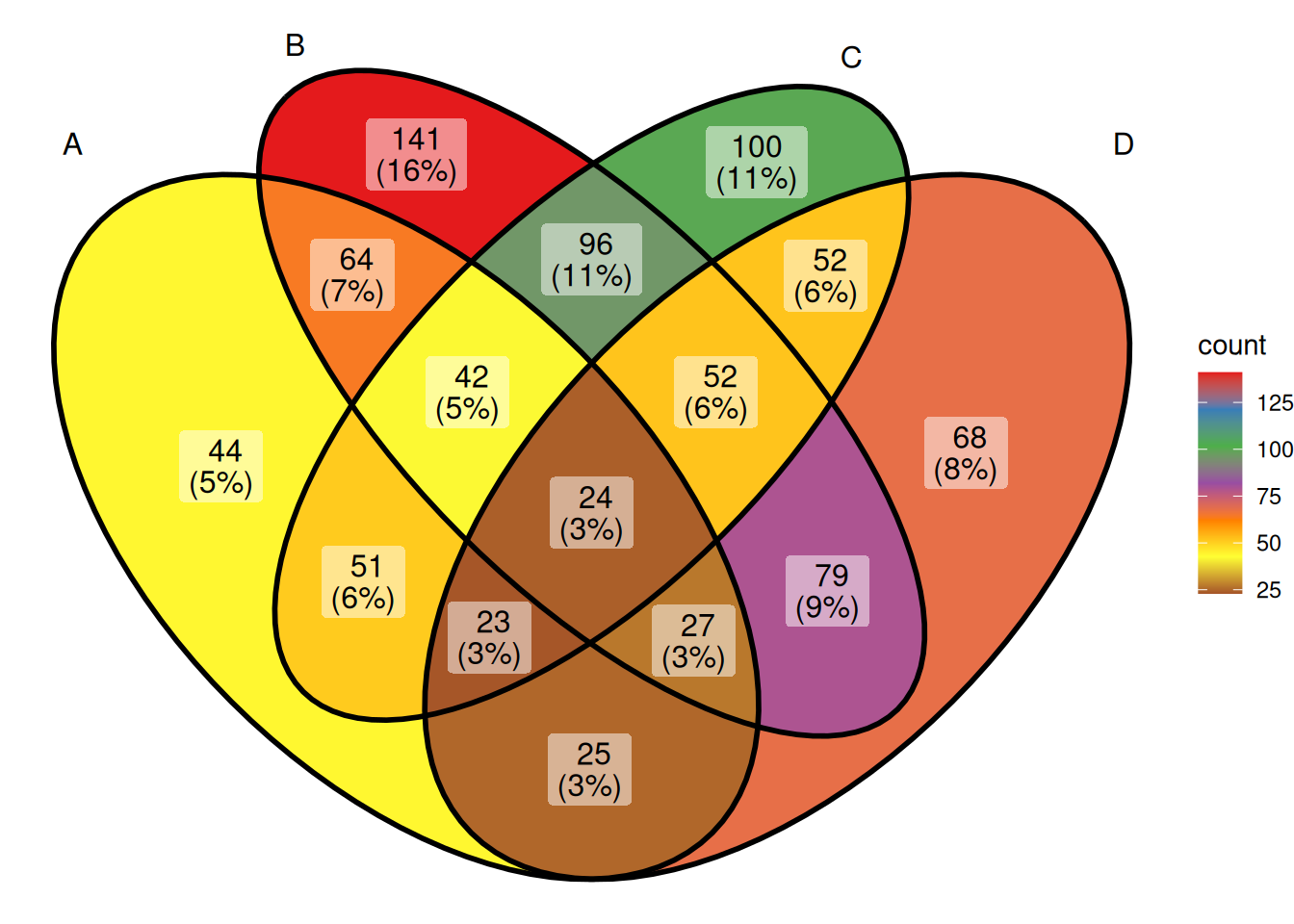

图 4: 颜色设置

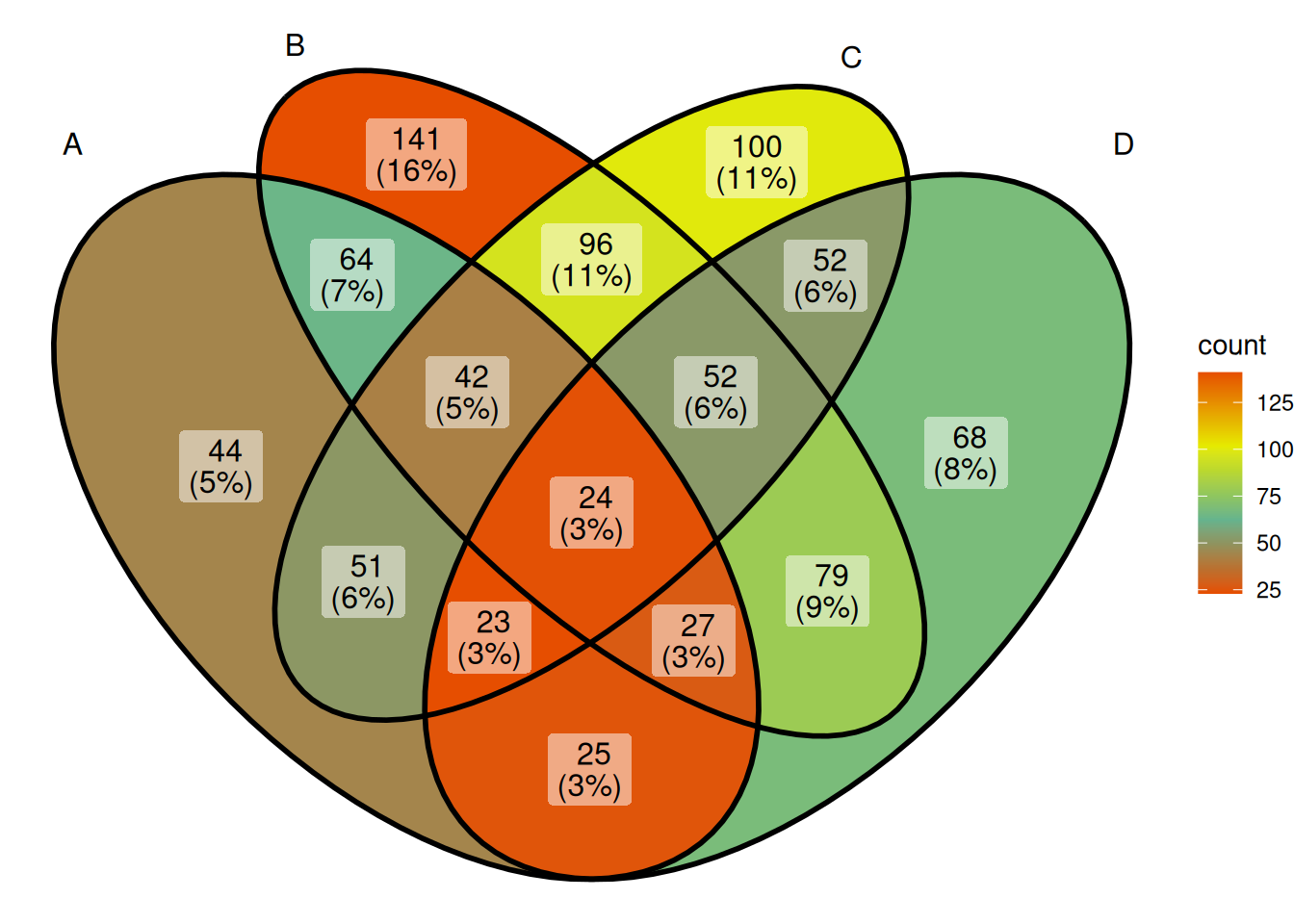

需要自定义调色板也非常简单：

# 颜色设置
cols <- c('#E64E00','#65B48E','#E6EB00','#E64E00')
pal <- colorRampPalette(cols)
ggVennDiagram(x) + scale_fill_gradientn(colors = pal(10)) # 数字为色阶数量
图 5: 颜色设置

ggVennDiagram同样可以通过edge_lty、edge_size、set_color自定义集合的边框。

# 边框设置
ggVennDiagram(x, set_color=c("blue","red","green","purple"), edge_lty="dashed", edge_size=2)
图 6: 边框设置

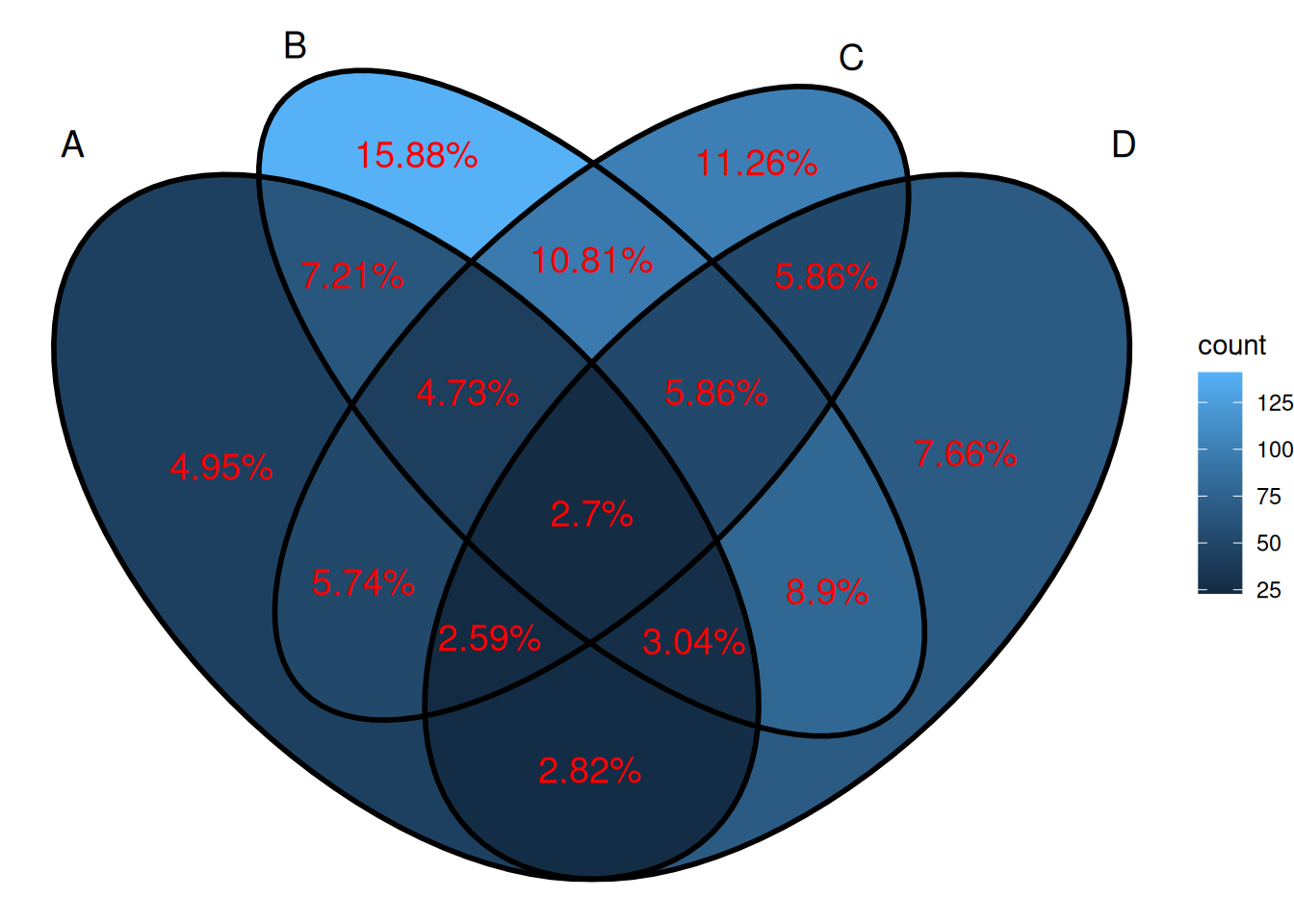

字体设置可以通过以下参数修改：

# 字体设置
# 下列参数中较为特殊的是label，label的四个可选输入中"percent"为仅显示百分比， "count"为仅显示数量，“none”为不显示。
ggVennDiagram(x, set_size = 5, label = "percent", label_alpha = 0,
              label_color = "red", label_size = 5, label_percent_digit = 2)
图 7: 字体设置

3. VennDiagram

我们还可以通过VennDiagram包来绘制韦恩图。

提示

venn.diagram基本参数:

  • x: 需要输入的list集合数据
  • filename: 输出文件名
  • imagetype: 输出文件类型可从”tiff”,“png”,“svg”中选择
  • units: 图片尺寸单位可从”cm”,“px”,“unit”中选择
  • height: 图片高度
  • width: 图片宽度
  • resolution: 图片分辨率
  • compression: 图片压缩算法
  • scaled: 根据比例显示集合大小
  • alpha: 集合透明度
  • fill: 集合颜色
  • col: 线条颜色
  • lwd: 线条粗细
  • lty: 线条形状，1为实线, 2为虚线, blank为无线条
  • label.col: 数字颜色
  • cex: 数字大小
  • cat.dist: 标签距离集合的远近
  • cat.pos: 标签相对于集合的角度
  • cat.cex: 标签字体大小
  • cat.col: 标签颜色

VennDiagram包的核心函数为venn.diagram，该函数不能直接将图像绘制到画板上，可以通过与grid::grid.draw()函数配合将图像绘制到画板。

p <- venn.diagram(x,filename = NULL);grid::grid.draw(p)

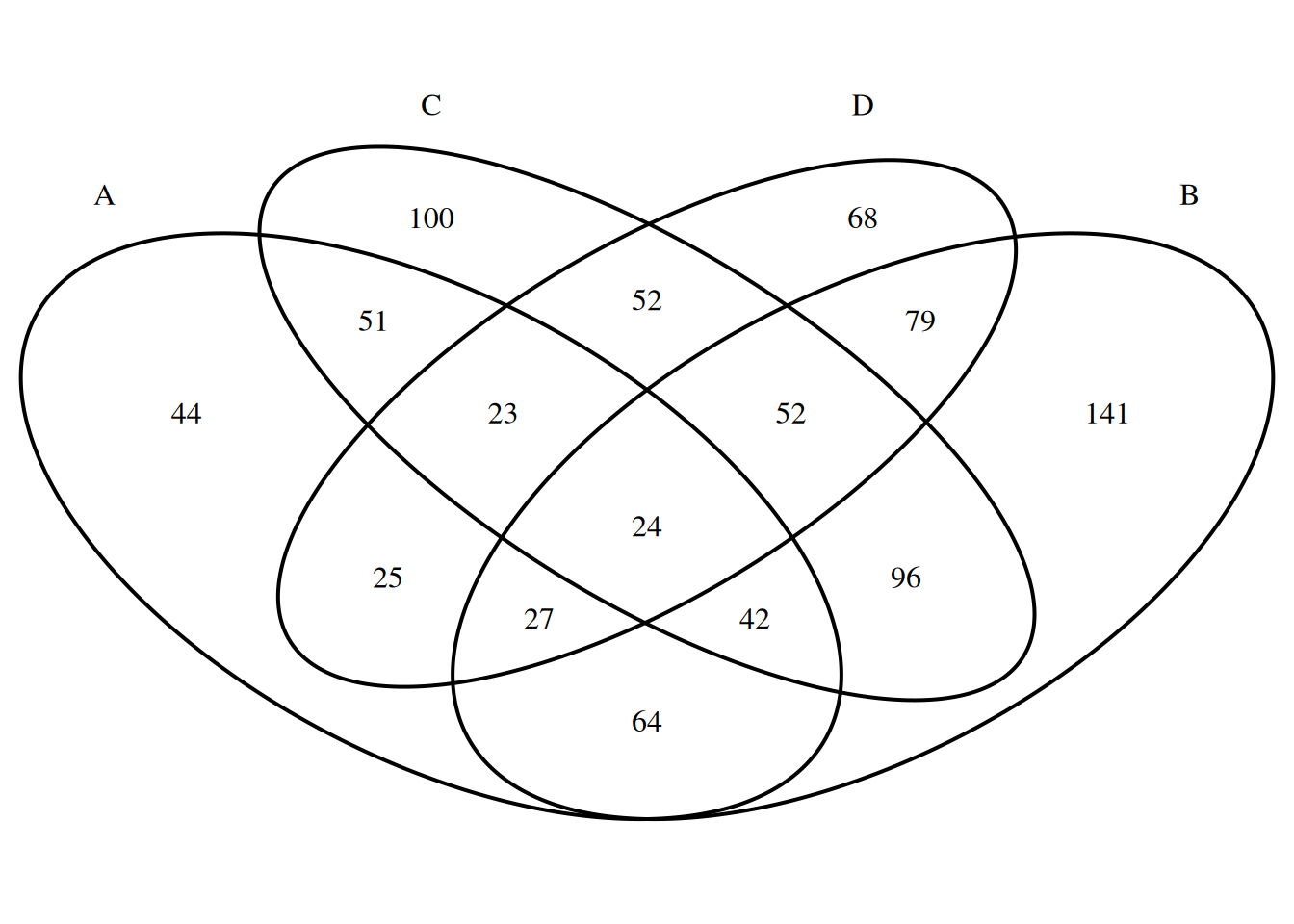

图 8: venn.diagram

VennDiagram集合颜色设置于ggVennDiagram最大的区别在于颜色是根据不同集合设置的离散型颜色，设置方法如下：

# 仅输入一个颜色时，所有集合显示同一个颜色，当输入颜色数量与集合数量一致时每个集合各自一个颜色，也可以使用指定命名的方式精确设置集合的颜色
p <- venn.diagram(
  x, filename = NULL,
  fill = c("A"="#2E75A2","B"="#FBD75F","C"="#379337","D"="#C13A3C"),
  alpha= 0.3);grid::grid.draw(p)

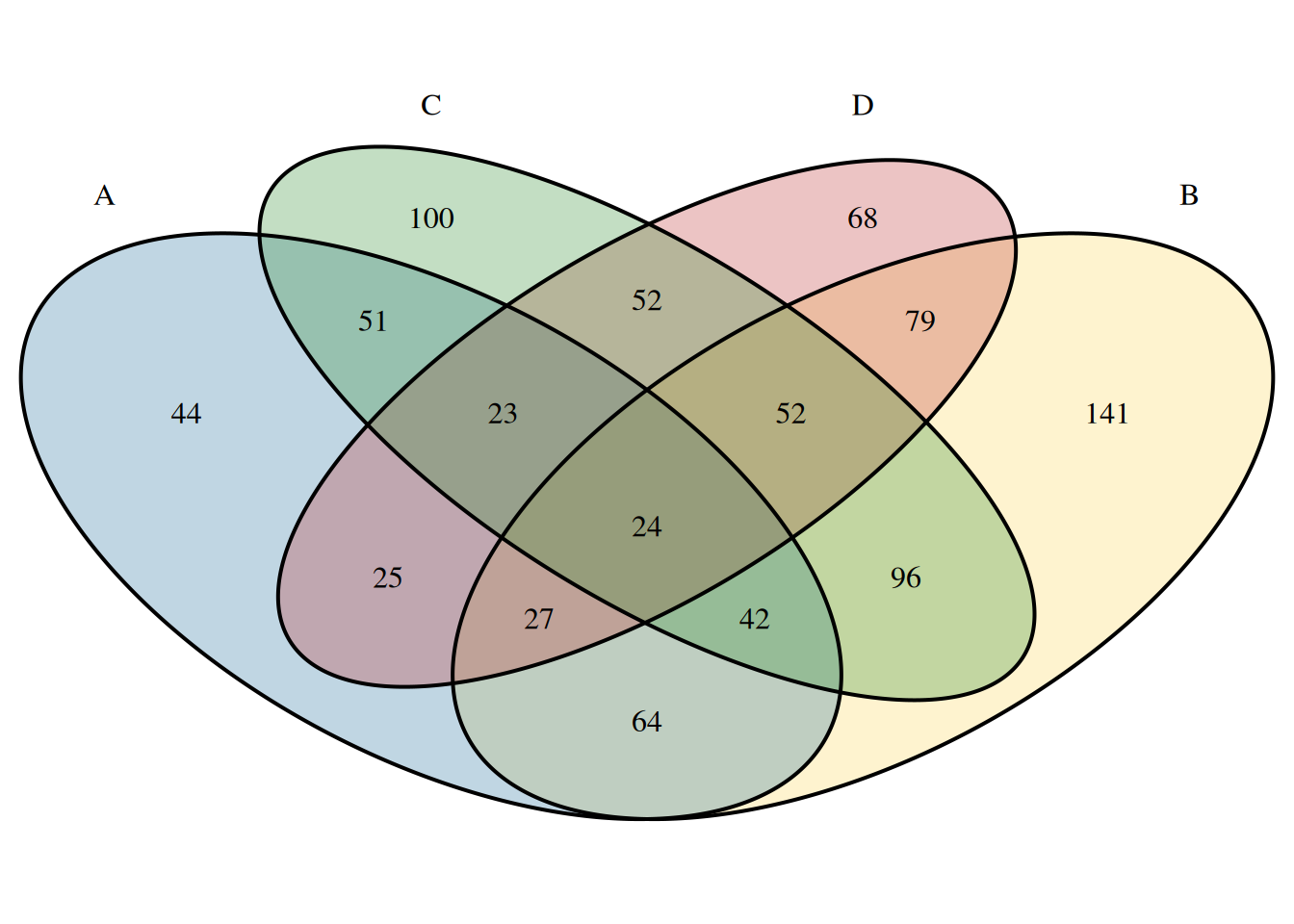

图 9: 颜色设置

线条设置：

p <- venn.diagram(
  x, filename = NULL,
  col = c("A"="#2E75A2","B"="#FBD75F","C"="#379337","D"="#C13A3C"),
  lwd = 0.3, lty = 2);grid::grid.draw(p)

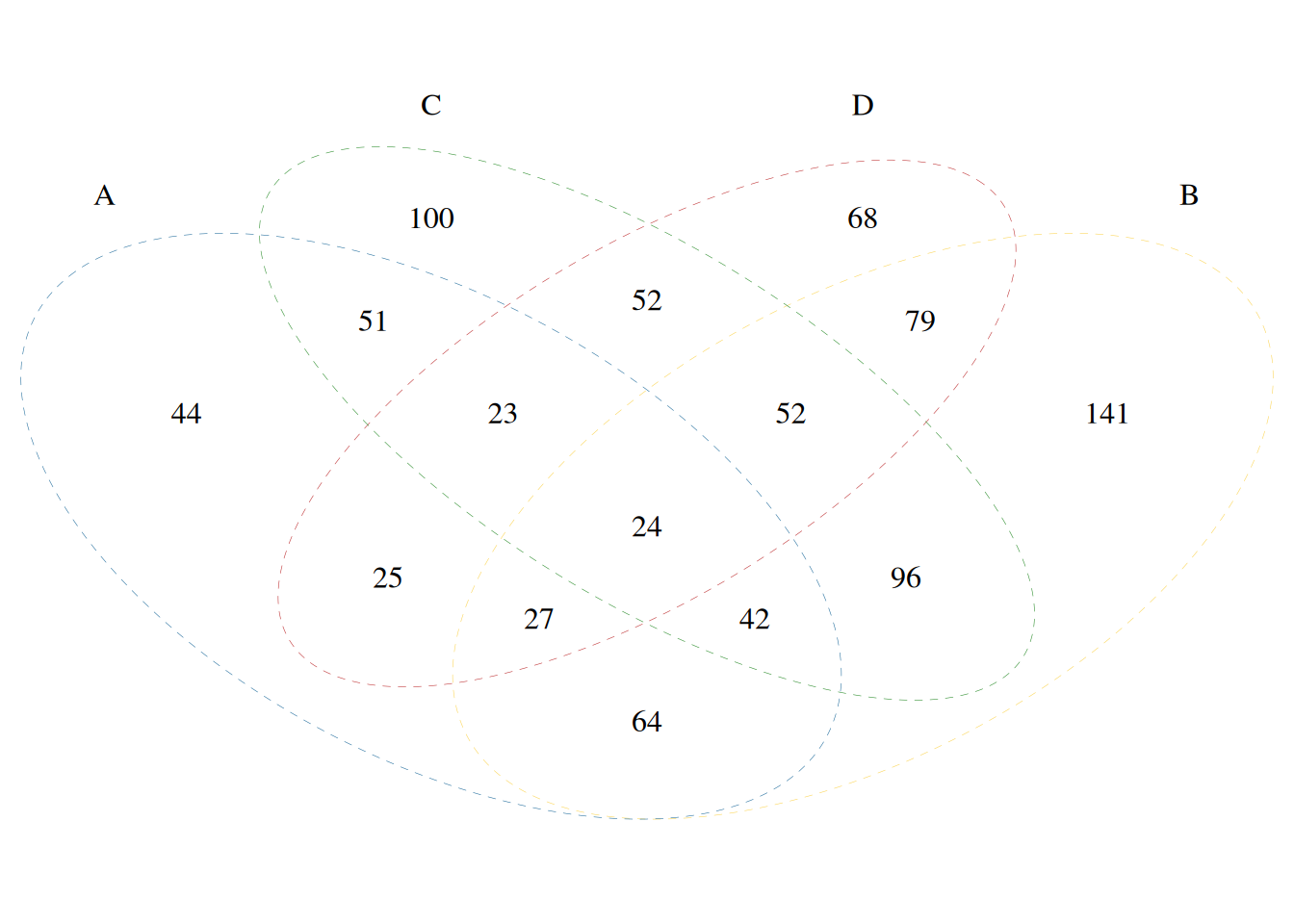

图 10: 线条设置

字体设置，如果需要调整位置请使用 cat.dist、cat.pos 参数：

p <- venn.diagram(
  x, filename = NULL,
  cat.col =c("A"="#2E75A2","B"="#FBD75F","C"="#379337","D"="#C13A3C"),
  label.col = "red");grid::grid.draw(p)

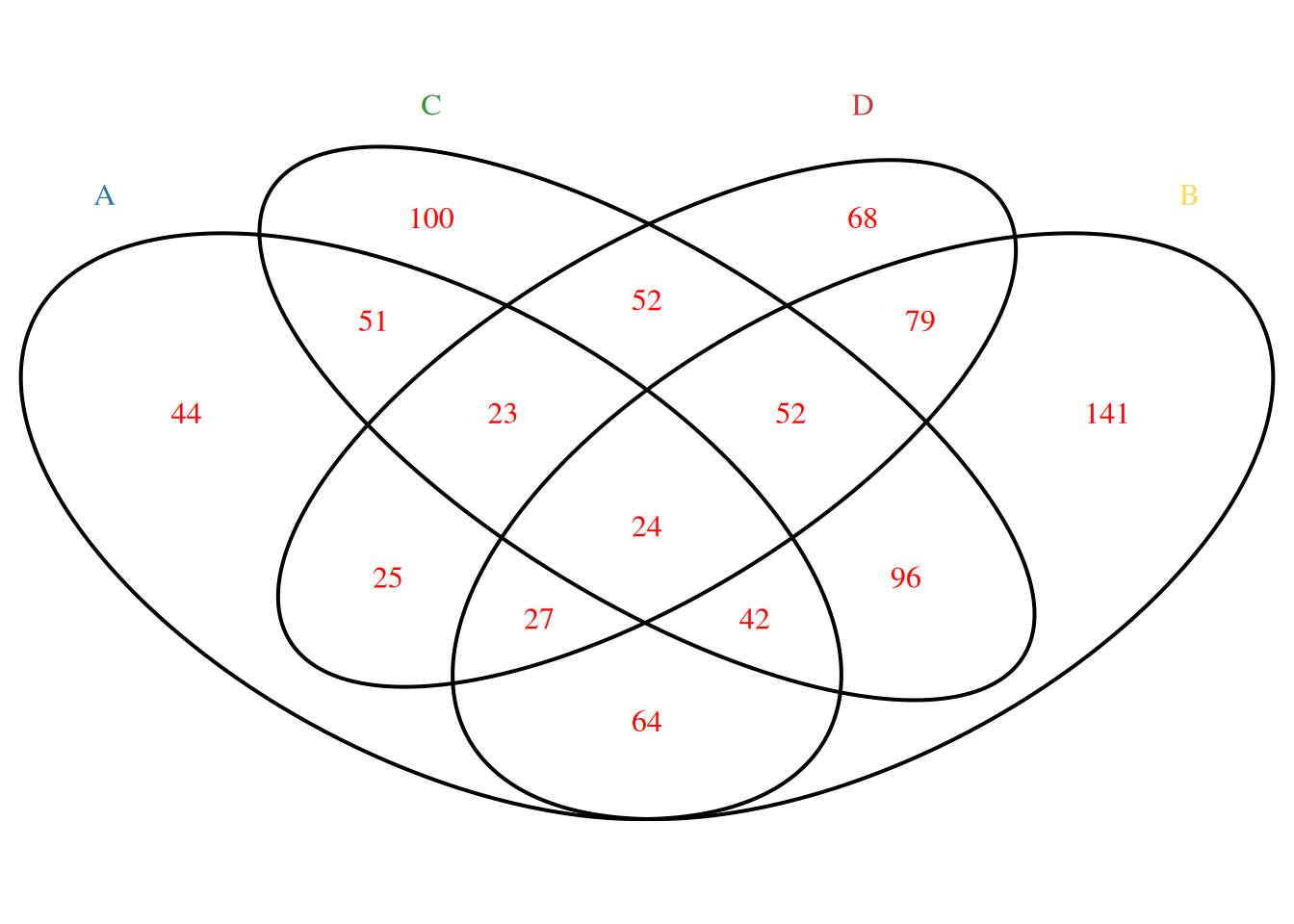

图 11: 字体设置

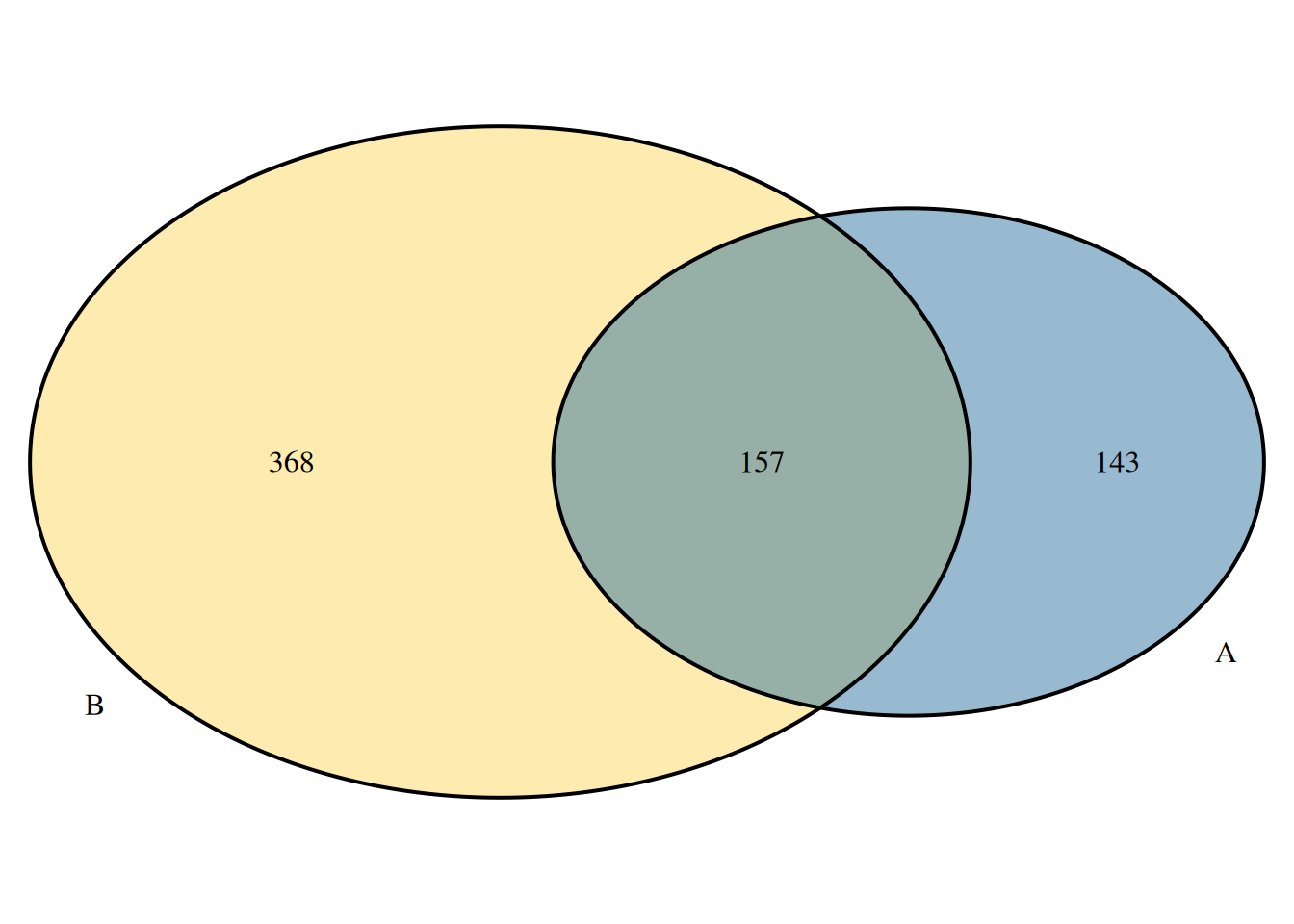

按照比例展示集合大小，该模式仅适用于两个集合使用：

p <- venn.diagram(
  x[c("A","B")], filename = NULL, fill= c("A"="#2E75A2","B"="#FBD75F"),
  scaled = T
);grid::grid.draw(p)
图 12: scaled

应用场景

VeenPlotApp1
图 13: 韦恩图应用

此图中R1-R4为四种不同的基因型，由于R2 R4在目的基因处基因型完全相同，因此R2R4共有的差异表达基因可能就是目的基因的下游 [4]。
