区间条形图

作者

[编辑] 郑虎;

[审核] .

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: data.table; jsonlite; ggplot2

# 安装包
if (!requireNamespace("data.table", quietly = TRUE)) {
  install.packages("data.table")
}
if (!requireNamespace("jsonlite", quietly = TRUE)) {
  install.packages("jsonlite")
}
if (!requireNamespace("ggplot2", quietly = TRUE)) {
  install.packages("ggplot2")
}

# 加载包
library(data.table)
library(jsonlite)
library(ggplot2)

数据准备

案例数据为一年十二个月份的最高和最低温度和对应的月份简称。通过案例数据绘制了每个月份的温度区间及温度均线。

# 加载数据
data <- data.table::fread(jsonlite::read_json("https://hiplot.cn/ui/basic/interval-bar-chart/data.json")$exampleData$textarea[[1]])
data <- as.data.frame(data)

# 整理数据格式
data$name_num <- match(data[["month"]], unique(data[["month"]]))

# 查看数据
head(data)
  month min_temperature max_temperature mean name_num
1   Jan              15              20   16        1
2   Feb              17              25   20        2
3   Mar              20              26   23        3
4   Apr              25              30   27        4
5   May              30              35   32        5
6   Jun              32              35   34        6

可视化

# 区间条形图
p <- ggplot(data, aes(x = month, y = max_temperature)) +
  geom_rect(aes(xmin = name_num - 0.4, xmax = name_num + 0.4,
                ymin = min_temperature, ymax = max_temperature),
            fill = "#282726", alpha = 0.7) +
  geom_line(aes(x = name_num, y = mean), color = "#006064", size = 0.8) +
  labs(x = "Month", y = "Temperature") +
  scale_x_discrete() +
  theme_bw()

p

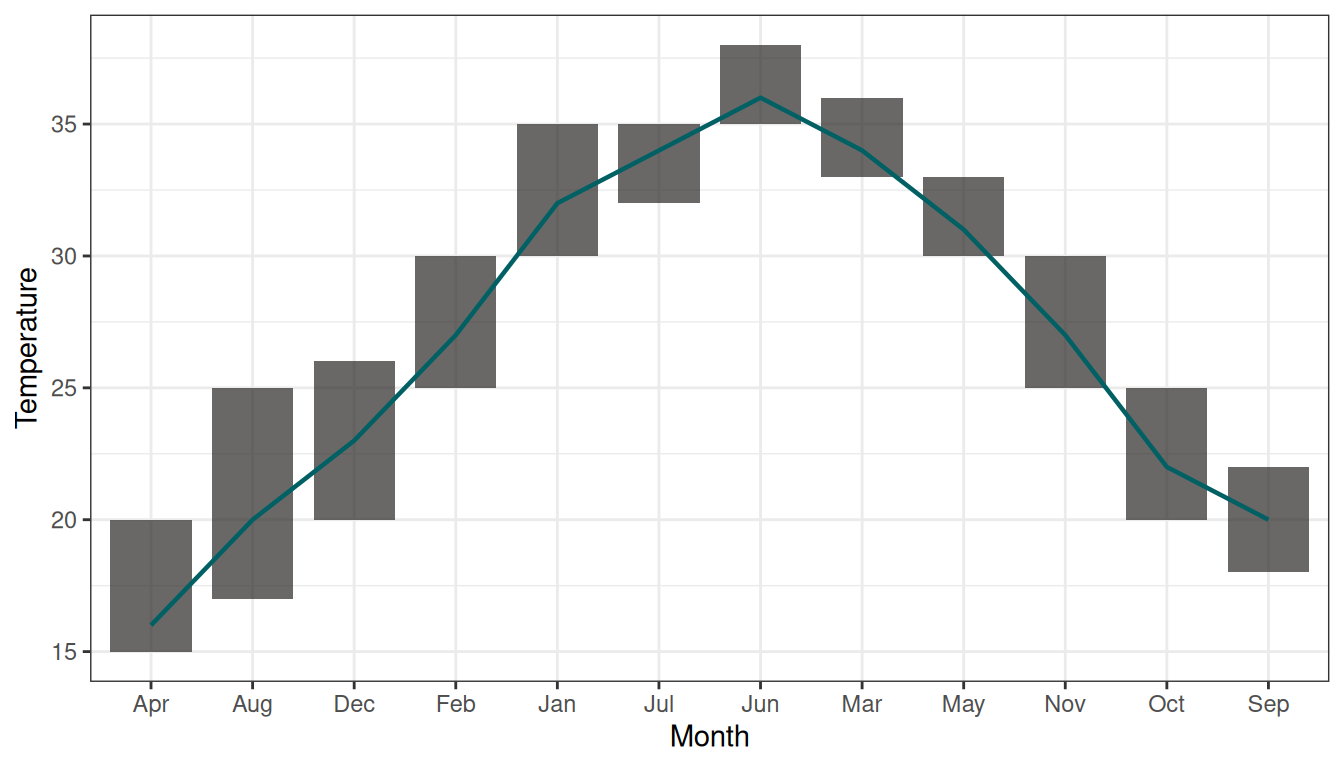

图 1: 区间条形图
