# Installing necessary packages
if (!requireNamespace("ComplexHeatmap", quietly = TRUE)) {
install.packages("ComplexHeatmap")
}
if (!requireNamespace("tidyverse", quietly = TRUE)) {
install.packages("tidyverse")
}
if (!requireNamespace("maftools", quietly = TRUE)) {
BiocManager::install("maftools")
}
# Load packages
library(ComplexHeatmap)
library(tidyverse)
library(maftools)基因突变全景瀑布图
基因突变全景瀑布图（oncoplot，也称突变瀑布图）按基因与样本逐格展示一个队列的体细胞突变谱：行是突变频率最高的基因，列是样本，每个填充的格子代表一次突变，并按突变类型（错义、无义、移码、剪接位点等）着色。左侧的频率标签、顶部的突变负荷条，以及按分子亚型或队列拆分样本的选项，使 oncoplot 成为肿瘤基因组学研究的标配总结图——它能直观揭示哪些基因驱动了哪个亚群。本教程复现《顶刊图社》系列（第008期）介绍的图表类型，见文末参考文献。
示例
这张 oncoplot 汇总了一个模拟的 60 个样本、20 个肿瘤驱动基因的队列。样本按两个分子亚型（Subtype A 与 Subtype B）分组，基因按信号通路（RTK/RAS、PI3K、p53 等）分组，顶部条形图显示每个样本的总突变数。Subtype A 以 TP53（占全部样本的 35%）和 EGFR 突变为主，而 STK11、KEAP1 与 KRAS 的改变大多集中在 Subtype B——这正是 oncoplot 要揭示的亚群特异性模式。突变类型按颜色编码，TP53 偶尔出现 Multi_Hit（一个基因发生两次以上事件）。同一队列还将在第 4–5 节用 maftools 引擎再次绘制。
环境配置
系统要求：跨平台（Linux/MacOS/Windows）
编程语言：R
依赖包：
ComplexHeatmap；tidyverse；maftools
数据准备
示例模拟了一个小型队列，使教程无需下载受控的 TCGA 数据即可完全复现：60 个样本、两个分子亚型、20 个常见肿瘤驱动基因，按亚型特异性的概率发生突变。Multi_Hit 标记在一个样本中发生两次以上事件的基因。
set.seed(2026)
genes <- c("TP53", "EGFR", "KRAS", "STK11", "KEAP1", "PIK3CA", "PTEN", "RB1",
"APC", "ARID1A", "NF1", "NOTCH1", "BRAF", "CDKN2A", "SMAD4", "FBXW7",
"ATM", "BRCA2", "ERBB2", "MET")
cohort <- rep(c("Subtype A", "Subtype B"), c(35, 25))
samples <- sprintf("S%02d", 1:60)
# Subtype-specific mutation probabilities per gene
p_a <- c(.52, .34, .10, .14, .10, .10, .12, .10, .06, .22, .08, .06, .04, .10, .05, .06, .06, .05, .05, .04)
p_b <- c(.22, .08, .42, .40, .36, .14, .10, .10, .10, .06, .10, .06, .06, .10, .10, .08, .05, .05, .06, .08)
mut_types <- c("Missense", "Nonsense", "Frameshift", "Splice_Site", "In_Frame")
type_p <- c(.58, .14, .12, .08, .08)
mutations <- map_dfr(seq_along(samples), function(i) {
p <- if (cohort[i] == "Subtype A") p_a else p_b
hit <- genes[runif(length(genes)) < p]
if (length(hit) == 0) return(NULL)
type <- sample(mut_types, length(hit), replace = TRUE, prob = type_p)
# Tumor suppressors such as TP53 can receive a second hit, shown as Multi_Hit
if (runif(1) < .15 && "TP53" %in% hit) {
type[hit == "TP53"] <- "Multi_Hit"
}
tibble(sample = samples[i], gene = hit, type = type)
})
head(mutations)# A tibble: 6 × 3
sample gene type
<chr> <chr> <chr>
1 S01 PIK3CA Missense
2 S01 NF1 Missense
3 S01 BRCA2 Missense
4 S01 MET Missense
5 S02 TP53 Missense
6 S02 STK11 Splice_Site注意： 在你自己的分析中，输入是一张长表，每行一次突变，至少包含样本名、基因名和突变类型（可来自 MAF 文件、maftools 或你的变异检测流程）。下方代码会把它整理成 oncoPrint() 所需的突变矩阵。
# Reshape the mutation table into a gene x sample matrix; a cell holds one or
# several alteration types separated by ";"
gene_levels <- names(sort(table(factor(mutations$gene, levels = genes)), decreasing = TRUE))
mat <- matrix("", nrow = length(genes), ncol = length(samples),
dimnames = list(genes, samples))
for (i in seq_len(nrow(mutations))) {
cell <- mat[mutations$gene[i], mutations$sample[i]]
mat[mutations$gene[i], mutations$sample[i]] <-
if (cell == "") mutations$type[i] else paste(cell, mutations$type[i], sep = ";")
}
# Order samples: by subtype, then by mutation count (waterfall look)
mut_count <- colSums(mat != "")
ord <- order(factor(cohort, levels = c("Subtype A", "Subtype B")), -mut_count)
mat <- mat[gene_levels, ord]
# Annotation vectors aligned with the reordered matrix
cohort_ordered <- factor(cohort[ord], levels = c("Subtype A", "Subtype B"))
tmb <- mut_count[ord]
# Colors for alteration types
mutation_colors <- c(
Missense = "#3690C0", Nonsense = "#A50F15", Frameshift = "#F16913",
Splice_Site = "#6A51A3", In_Frame = "#31A354", Multi_Hit = "#252525"
)
# One drawing function per alteration type
rect_fun <- function(color) {
function(x, y, w, h) grid.rect(x, y, w * 0.9, h * 0.9, gp = gpar(fill = color, col = NA))
}
alter_fun <- list(
background = rect_fun("#F2F2F2"),
Missense = rect_fun(mutation_colors["Missense"]),
Nonsense = rect_fun(mutation_colors["Nonsense"]),
Frameshift = rect_fun(mutation_colors["Frameshift"]),
Splice_Site = rect_fun(mutation_colors["Splice_Site"]),
In_Frame = rect_fun(mutation_colors["In_Frame"]),
Multi_Hit = rect_fun(mutation_colors["Multi_Hit"])
)上方的矩阵是 ComplexHeatmap 的原生输入；maftools 工作流则消费 MAF 风格表格——每行一个变异，包含基因、样本条码与 Variant_Classification（如 Missense_Mutation、Nonsense_Mutation、Frame_Shift_Del）。转换时有两个关键细节：
-
Multi_Hit 是推导出来的，而非存储值。 我们的模拟表用显式类别
Multi_Hit标记 5 个携带两次事件的基因-样本格，但read.maf()并不把它当作突变类别：凡Variant_Classification不在其词表内的行都会被移入 silent 集合（maf@maf.silent）并排除出图形——如果文件只由这类行组成，还会直接报错 “No non-synonymous mutations found”。因此我们把每个Multi_Hit格展开为两条独立事件（Missense+Nonsense），再由 maftools 自行推导出 multi-hit 细胞——真实 MAF 文件的行为同样如此（每行一个变异）。 - 坐标与等位基因是 MAF 模式的必需列。绘图时只需格式合法；真实文件携带实际基因组位置。
# Expand explicit Multi_Hit cells into two individual events
mutations_long <- bind_rows(
mutations |> filter(type != "Multi_Hit"),
mutations |> filter(type == "Multi_Hit") |> mutate(type = "Missense"),
mutations |> filter(type == "Multi_Hit") |> mutate(type = "Nonsense"))
# Our short type names -> the MAF Variant_Classification vocabulary
maf_class <- c(Missense = "Missense_Mutation", Nonsense = "Nonsense_Mutation",
Frameshift = "Frame_Shift_Del", Splice_Site = "Splice_Site",
In_Frame = "In_Frame_Del")
variant_type <- c(Missense = "SNP", Nonsense = "SNP", Frameshift = "DEL",
Splice_Site = "SNP", In_Frame = "DEL")
set.seed(7)
maf_data <- mutations_long |>
mutate(
Hugo_Symbol = gene,
Variant_Classification = maf_class[type],
Variant_Type = variant_type[type],
Chromosome = paste0("chr", (match(gene, genes) %% 22) + 1),
Start_Position = 100000L + as.integer(match(gene, genes)) * 54321L +
row_number() * 37L + sample(1:99L, n(), replace = TRUE),
End_Position = Start_Position,
Reference_Allele = "A",
Tumor_Seq_Allele2 = "G",
Tumor_Sample_Barcode = sample) |>
select(Hugo_Symbol, Chromosome, Start_Position, End_Position,
Reference_Allele, Tumor_Seq_Allele2, Variant_Classification,
Variant_Type, Tumor_Sample_Barcode)
# Sample-level annotation (kept alongside the MAF)
clin_data <- tibble(Tumor_Sample_Barcode = samples, Subtype = cohort)
# Read everything into a maftools MAF object
maf <- read.maf(maf = as.data.frame(maf_data),
clinicalData = as.data.frame(clin_data), verbose = FALSE)
head(maf_data)# A tibble: 6 × 9
Hugo_Symbol Chromosome Start_Position End_Position Reference_Allele
<chr> <chr> <int> <int> <chr>
1 PIK3CA chr7 426005 426005 A
2 NF1 chr12 697688 697688 A
3 BRCA2 chr19 1077920 1077920 A
4 MET chr21 1186660 1186660 A
5 TP53 chr2 154572 154572 A
6 STK11 chr5 317521 317521 A
# ℹ 4 more variables: Tumor_Seq_Allele2 <chr>, Variant_Classification <chr>,
# Variant_Type <chr>, Tumor_Sample_Barcode <chr>可视化
同一队列将绘制两次：第 1–3 节基于 ComplexHeatmap::oncoPrint() 构建全景图——对注释轨道与单元格渲染拥有完全控制；第 4–5 节则在上方准备好的 MAF 表示上使用 maftools 引擎——这也是真实变异文件的标配路线。

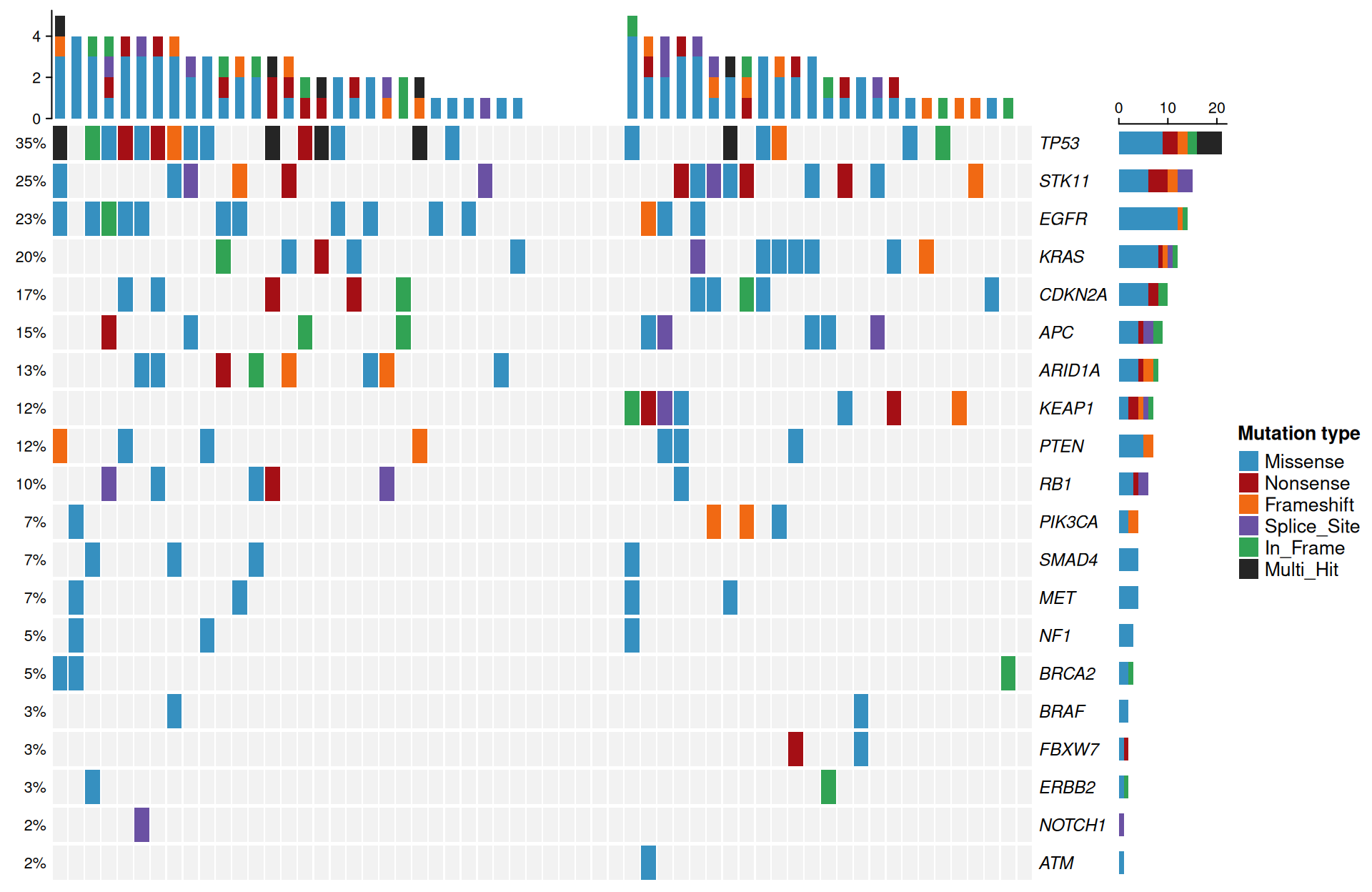

1. 基础绘图
基础 oncoplot 展示突变矩阵，每次突变一个彩色方块；左侧标签给出每个基因的突变频率，右侧条形图统计每个基因的突变数。
p1 <- oncoPrint(mat,
alter_fun = alter_fun, alter_fun_is_vectorized = FALSE, col = mutation_colors,
column_order = samples[ord], show_column_names = FALSE,
row_names_gp = gpar(fontsize = 9, fontface = "italic"), pct_gp = gpar(fontsize = 8),
heatmap_legend_param = list(title = "Mutation type"))
draw(p1)

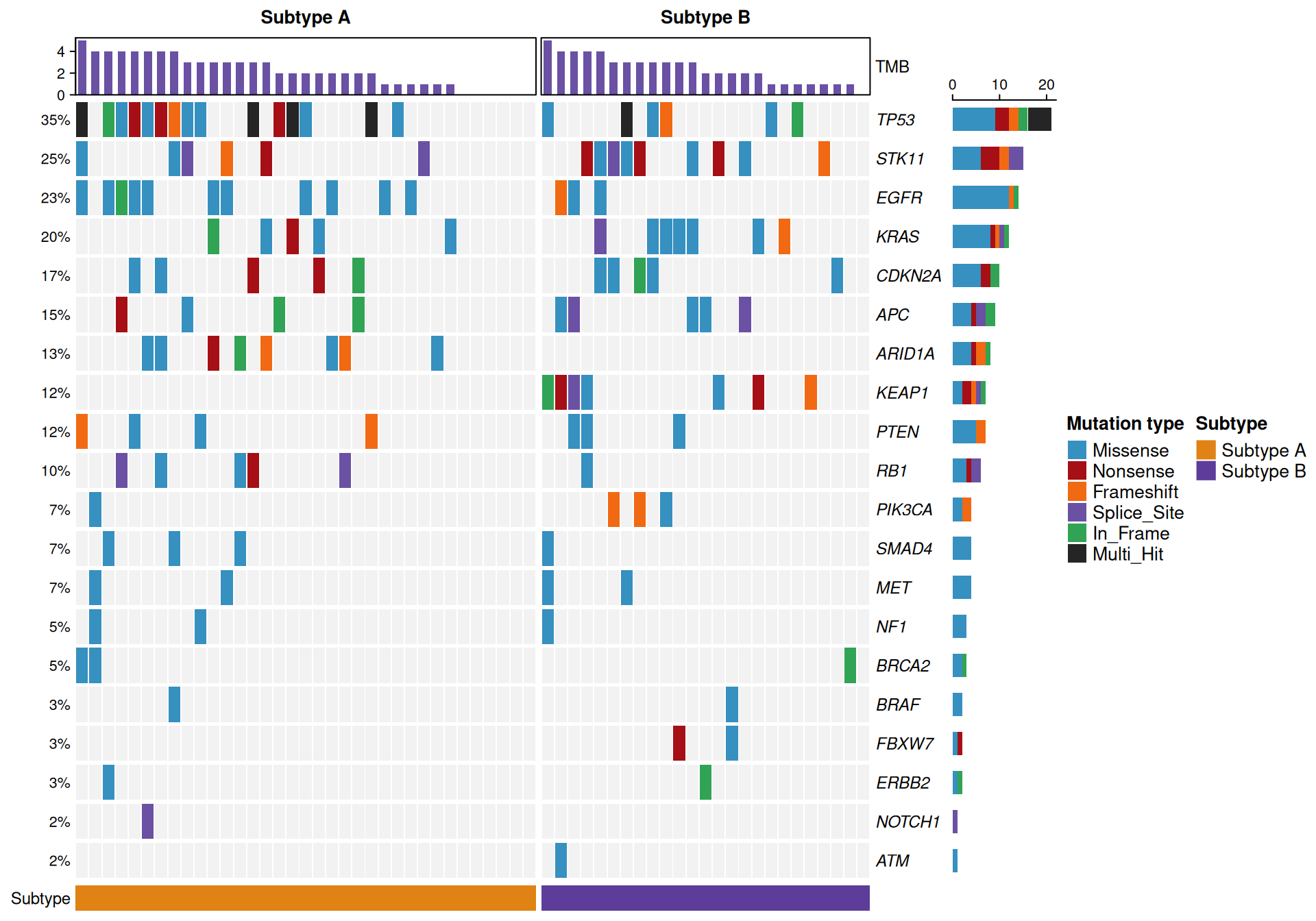

2. 按分子亚型拆分并添加突变负荷
把列按分子亚型拆分、并在顶部加入每个样本突变数的条形图，矩阵就变成了经典的突变全景图：亚群特异性基因一目了然。
top_annotation <- HeatmapAnnotation(
TMB = anno_barplot(tmb, height = unit(1.1, "cm"),
gp = gpar(fill = "#6A51A3", col = NA)),
annotation_name_gp = gpar(fontsize = 9))
p2 <- oncoPrint(mat,
alter_fun = alter_fun, alter_fun_is_vectorized = FALSE, col = mutation_colors,
column_order = samples[ord], show_column_names = FALSE,
column_split = cohort_ordered, column_title_gp = gpar(fontsize = 10, fontface = "bold"),
top_annotation = top_annotation,
bottom_annotation = HeatmapAnnotation(
Subtype = as.character(cohort_ordered),
col = list(Subtype = c("Subtype A" = "#E08214", "Subtype B" = "#5E3C99")),
annotation_name_side = "left", annotation_name_gp = gpar(fontsize = 9)),
row_names_gp = gpar(fontsize = 9, fontface = "italic"), pct_gp = gpar(fontsize = 8),
heatmap_legend_param = list(title = "Mutation type"))
draw(p2)
提示
关键参数：
-
column_split：把列拆分成面板，此处按分子亚型；row_split对基因同理（见图 3）。 -
top_annotation：任意HeatmapAnnotation——突变负荷条形图（anno_barplot）是最常用的选择。 -
alter_fun_is_vectorized = FALSE：逐格绘制突变方块；当绘图函数不是向量化的版本时需要设置。

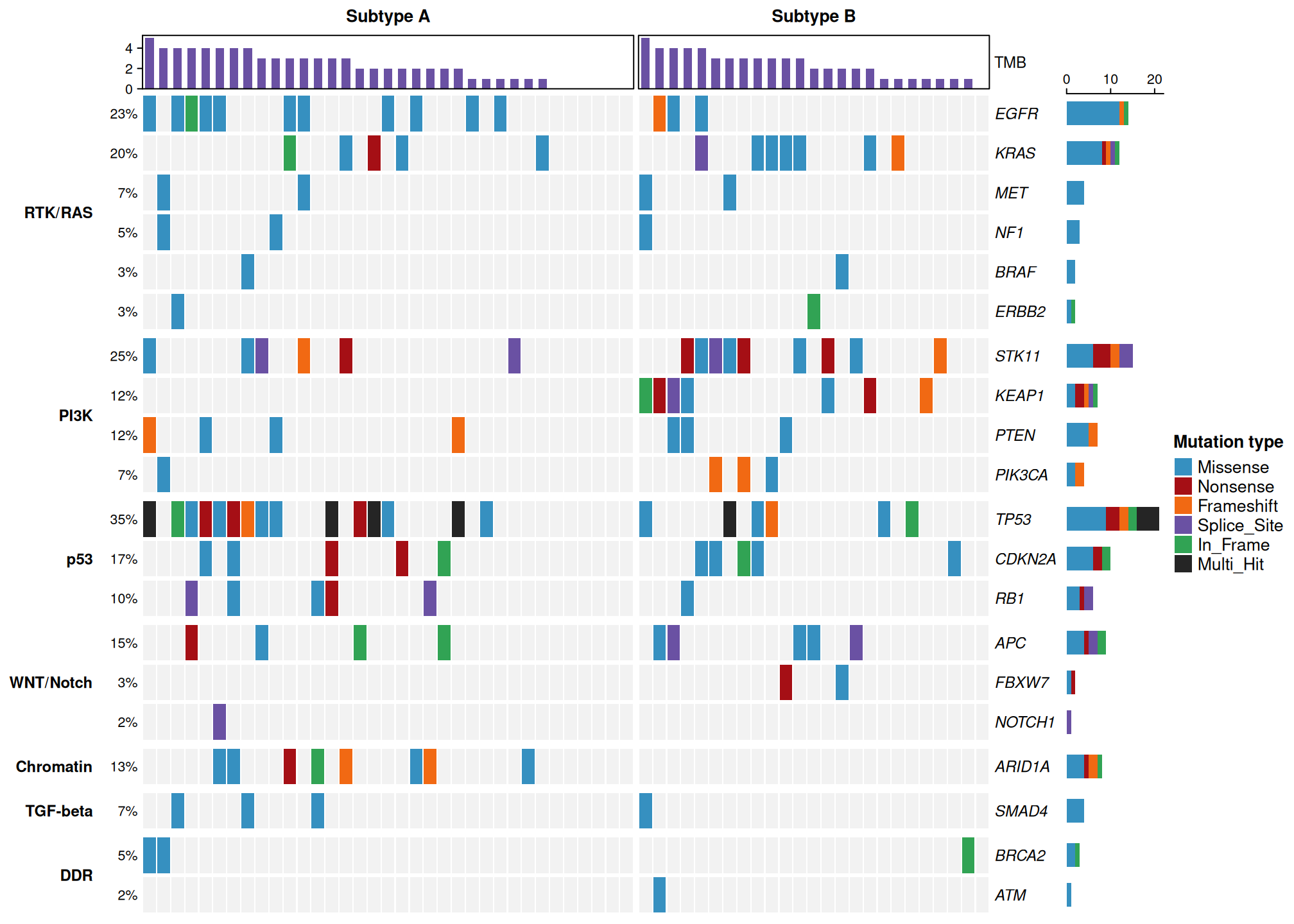

3. 按信号通路分组基因
把行按信号通路（RTK/RAS、PI3K、p53 等）分组，把瀑布图组织成功能区块——这是论文中 oncoplot 的常见排版方式。
pathway <- c(
TP53 = "p53", RB1 = "p53", CDKN2A = "p53",
EGFR = "RTK/RAS", ERBB2 = "RTK/RAS", MET = "RTK/RAS", KRAS = "RTK/RAS",
BRAF = "RTK/RAS", NF1 = "RTK/RAS",
PIK3CA = "PI3K", PTEN = "PI3K", STK11 = "PI3K", KEAP1 = "PI3K",
APC = "WNT/Notch", NOTCH1 = "WNT/Notch", FBXW7 = "WNT/Notch",
ARID1A = "Chromatin", SMAD4 = "TGF-beta", ATM = "DDR", BRCA2 = "DDR")
pathway_levels <- c("RTK/RAS", "PI3K", "p53", "WNT/Notch", "Chromatin", "TGF-beta", "DDR")
p3 <- oncoPrint(mat,
alter_fun = alter_fun, alter_fun_is_vectorized = FALSE, col = mutation_colors,
column_order = samples[ord], show_column_names = FALSE,
row_split = factor(pathway[gene_levels], levels = pathway_levels),
row_title_gp = gpar(fontsize = 9, fontface = "bold"), row_title_rot = 0,
column_split = cohort_ordered, column_title_gp = gpar(fontsize = 10, fontface = "bold"),
top_annotation = top_annotation,
row_names_gp = gpar(fontsize = 9, fontface = "italic"), pct_gp = gpar(fontsize = 8),
heatmap_legend_param = list(title = "Mutation type"))
draw(p3)
图 3 从功能角度呈现了同样的队列结构：Subtype A 富集 TP53 事件与 RTK/RAS 通路的 EGFR 突变，Subtype B 则集中于 STK11/KEAP1（PI3K 通路）与 KRAS 改变。

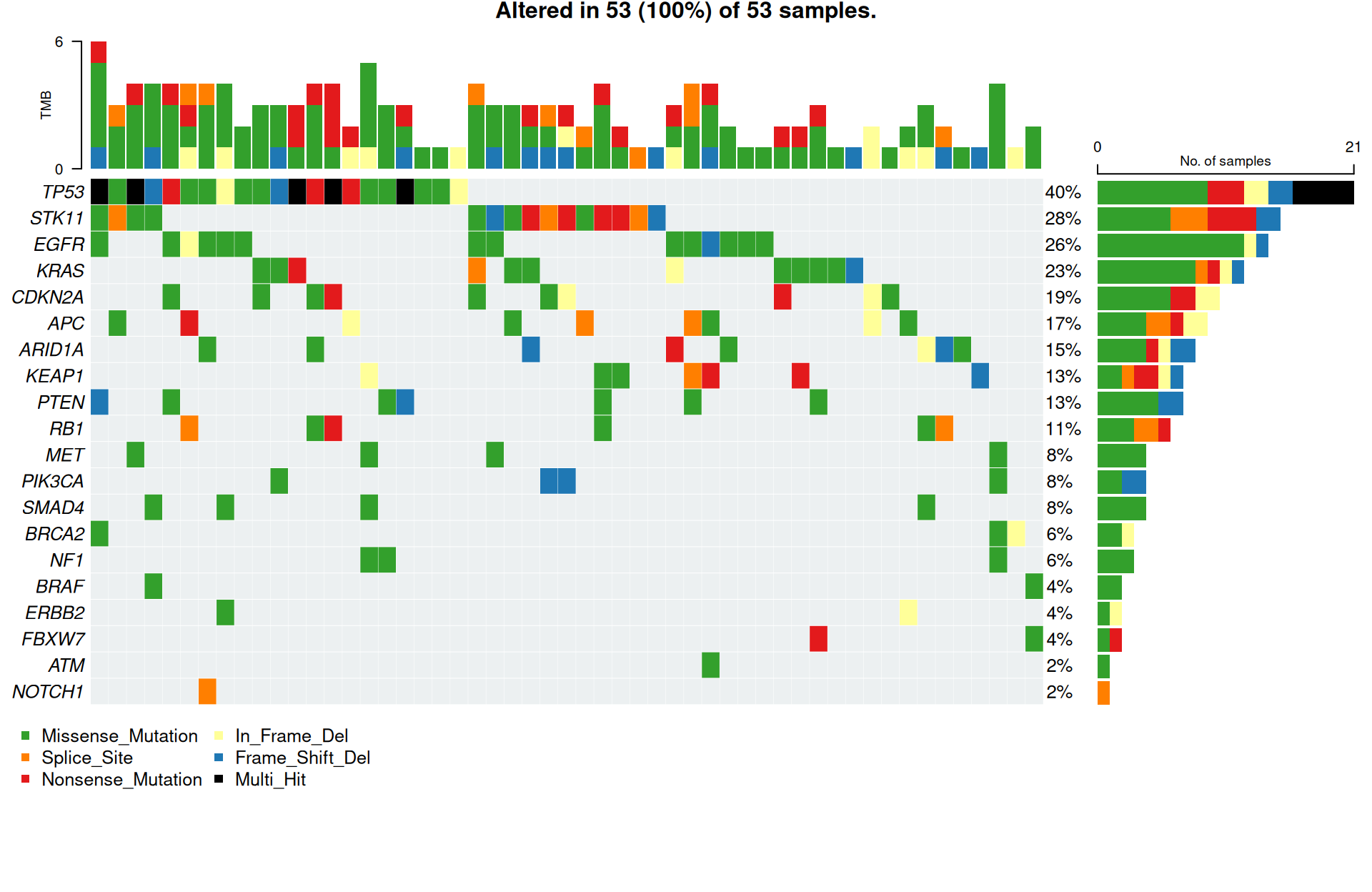

4. maftools 经典 oncoplot
队列此时已作为 MAF 对象（maf）就绪，maftools::oncoplot() 即可绘制经典的肿瘤基因组学全景图：顶部是每个样本的突变负荷条，右侧是基因频率与变异类型构成，自动百分比标签与 maftools 自带的配色体系。sortByMutation = TRUE 把样本排成熟悉的瀑布形态（在二值化突变矩阵上排序）。
oncoplot(maf = maf, top = 20, sortByMutation = TRUE)
提示
关键参数：
-
top：绘制突变频率最高的前多少个基因（此处为全部 20 个）。 -
sortByMutation：按突变数排序样本（TRUE）或保持文件顺序（FALSE）。 - 完全没有突变的样本不会显示：maftools 只知道 MAF 中出现的样本，因此副标题显示 “Altered in 53 (100%) of 53 samples”——即 60 个队列样本中携带至少一个突变的 53 个。

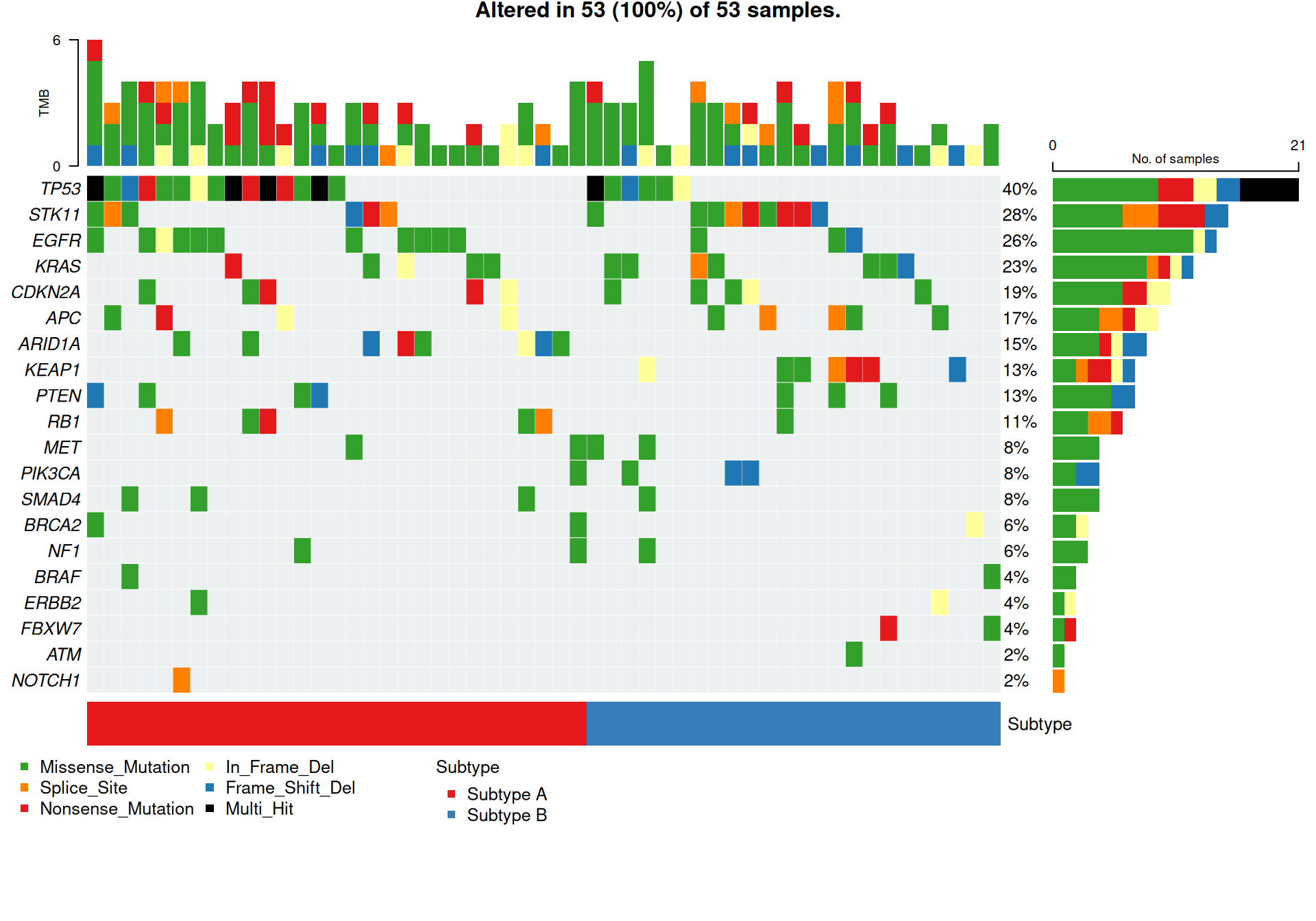

5. maftools 临床注释版
clinicalFeatures 从临床表添加注释轨道——与图 2 的 column_split 视图一一对应。sortByAnnotation = TRUE 按注释对样本分组，于是亚型特异基因再次成块排列（对比左侧的 TP53 块与右侧的 STK11/KEAP1 块）。
oncoplot(maf = maf, top = 20,
clinicalFeatures = "Subtype", sortByAnnotation = TRUE)
提示
关键参数：
-
clinicalFeatures：临床表中作为矩阵下方注释轨道绘制的列。 -
sortByAnnotation：在注释分组内对样本排序（TRUE）。
6. 如何选择绘图引擎
两条路线描述的是同一个队列——TP53 在携带突变的样本中占 40%（全部 60 个样本中占 35%），STK11/KEAP1/KRAS 集中在 Subtype B——但它们各自适合不同的工作流：
-
ComplexHeatmap::oncoPrint()（第 1–3 节）：完全的控制力——自定义单元格渲染、来自任意数据的注释轨道、任意行列分组、与整个热图生态的整合。当 oncoplot 需要与其他热图面板组合或需要定制样式时最为合适。 -
maftools::oncoplot()（第 4–5 节）：真实 MAF 文件的标准入口——一次调用读取整个队列的变异，获得可直接用于发表的汇总（负荷条、变异类型构成、临床注释、自动推导的 multi-hit 细胞）。适合常规队列图以及 maftools 工具链的后续分析（互斥性、TiTv、驱动基因分析）。
应用场景
- 队列刻画：肿瘤基因组学研究的一线总结图，通常按亚型、分期或治疗臂拆分。
- 驱动基因发现：高频突变基因及其共现或互斥模式。
- 突变负荷：顶部条形图汇总每个样本的负荷——ComplexHeatmap 路线统计突变基因数，maftools 路线统计独立变异数（仅在 multi-hit 样本上有差异）。
- 上文展示的两套引擎均可用于真实队列：
ComplexHeatmap能与任意热图面板组合；maftools::read.maf()则直接读取变异检测流程输出的 MAF 文件——支持clinicalData注释轨道（第 4–5 节），并解锁 maftools 工具链的后续分析（互斥性、TiTv、驱动基因分析）。
参考文献
[1] 顶刊图社 | 第008期：基因突变全景瀑布图. 微信公众号文章. http://mp.weixin.qq.com/s?__biz=MzU5NjE2ODU0OQ==&mid=2247483816&idx=1&sn=73bb796a166fb501934ab4fab2aaf28a
[2] Mayakonda A, Lin DC, Assenov Y, Plass C, Koeffler HP. Maftools: efficient and comprehensive analysis of somatic variants in cancer. Genome Res. 2018;28(11):1747-1756. doi:10.1101/gr.239244.118
[3] Gu Z, Eils R, Schlesner M. Complex heatmaps reveal patterns and correlations in multidimensional genomic data. Bioinformatics. 2016;32(18):2847-2849. doi:10.1093/bioinformatics/btw313
