UMAP图

作者

[编辑] 寇荣骜;

[贡献] 王春阳; 郑虎.

示例

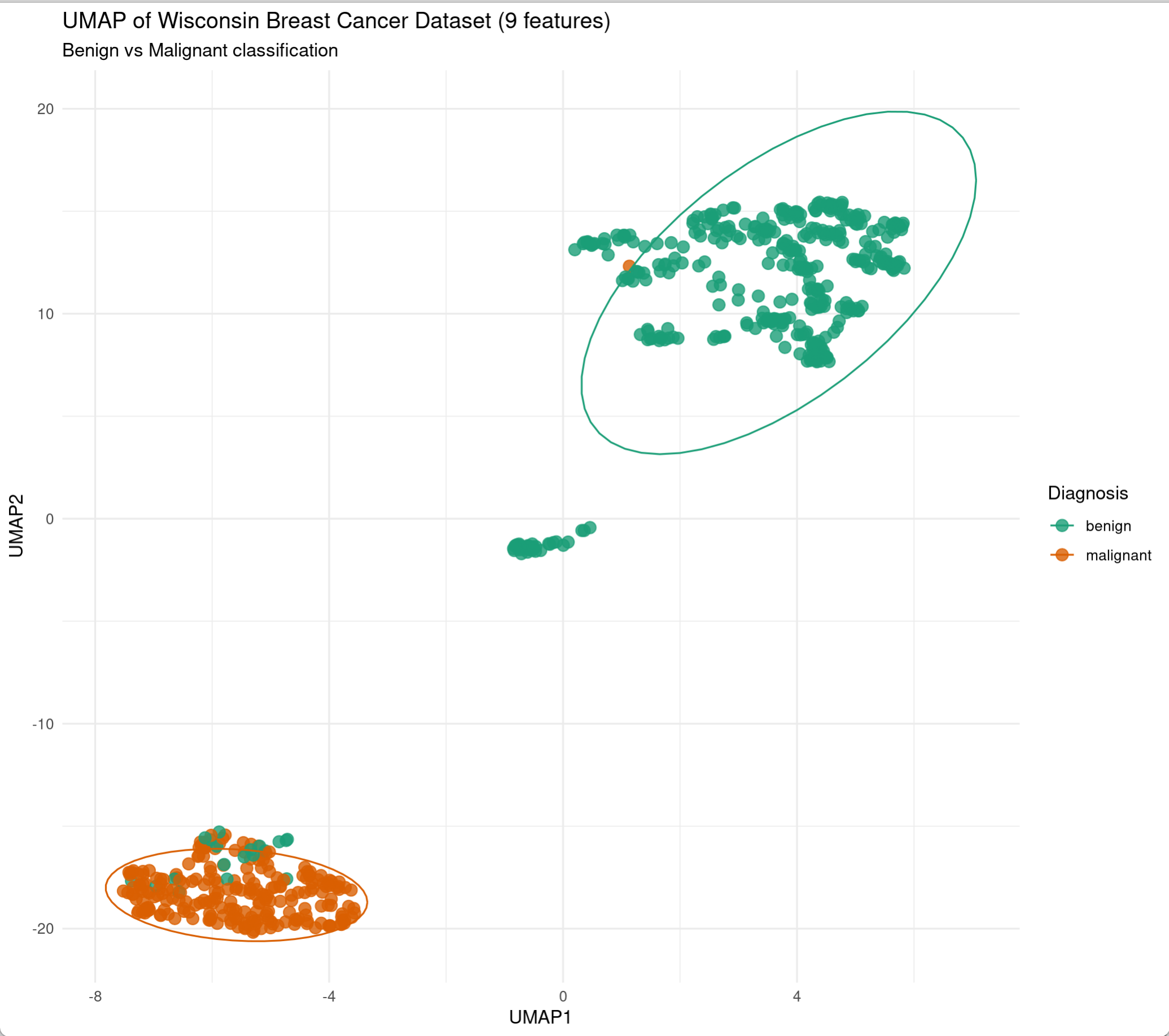

UMAPplot DEMO1

UMAP（Uniform Manifold Approximation and Projection，均匀流形近似和投影）是一种强大的非线性降维技术，主要应用于处理高维数据。UMAP算法的核心在于保持数据的局部和全局结构，通过构建数据点之间的邻近关系图，利用图的拓扑结构进行流形近似和优化。它能够将高维数据有效地映射到低维空间，以便于可视化和进一步分析，在生物信息学中，非常适合用于处理基因表达、微生物组等具有高维特征的数据。下面我们将分别展示在二分类的临床数据和单细胞测序数据中UMAP的应用。

环境配置

  • 系统要求： 跨平台（Linux/MacOS/Windows）

  • 编程语言：R

  • 依赖包：umap, ggplot2, patchwork, RColorBrewer, Seurat, SeuratData, dplyr, mlbench

# 安装包
if (!requireNamespace("umap", quietly = TRUE)) {
  install.packages("umap")
}
if (!requireNamespace("ggplot2", quietly = TRUE)) {
  install.packages("ggplot2")
}
if (!requireNamespace("patchwork", quietly = TRUE)) {
  install.packages("patchwork")
}
if (!requireNamespace("RColorBrewer", quietly = TRUE)) {
  install.packages("RColorBrewer")
}
if (!requireNamespace("Seurat", quietly = TRUE)) {
  install.packages("Seurat")
}
if (!requireNamespace("SeuratData", quietly = TRUE)) {
  remotes::install_github('satijalab/seurat-data')
}
if (!requireNamespace("dplyr", quietly = TRUE)) {
  install.packages("dplyr")
}
if (!requireNamespace("mlbench", quietly = TRUE)) {
  install.packages("mlbench")
}

# 加载包
library(umap)
library(ggplot2)
library(patchwork)
library(RColorBrewer)
library(Seurat)
library(SeuratData)
library(dplyr)
library(mlbench)

数据准备

1. 临床表型数据：威斯康星乳腺癌数据集

使用mlbench包中的BreastCancer数据集。该数据最初由威斯康星州医院的Dr. William H. Wolberg收集，包含了从乳腺癌患者收集的肿瘤特征的测量值，如肿瘤的半径、纹理、对称性等，以及相应的良性（benign）或恶性（malignant）标签。为了便于分析，下面对数据进行简单的预处理：

data(BreastCancer)
wdbc_data <- BreastCancer[, -1]  # 移除ID列
wdbc_data <- na.omit(wdbc_data)
features <- wdbc_data[, 1:9]  # 使用前9个特征
features <- as.data.frame(lapply(features, function(x) as.numeric(as.character(x))))
diagnosis <- wdbc_data$Class
head(features)

2. 单细胞测序数据：IFNB数据集

IFNB是基于PBMC的数据集，PBMC（Peripheral Blood Mononuclear Cells）是由10x Genomics提供的外周血单个核细胞scRNA-seq数据集，包含了已注释的B 细胞、T 细胞、NK 细胞、单核细胞等。IFNB包含了两个PBMC数据，分别来自干扰素刺激组和对照组。

单细胞测序数据由于其高维、稀疏的特点，非常适合应用于UMAP降维技术。下面将以IFNB单细胞RNA-seq数据集为例展示单细胞分析中的UMAP降维。该数据集可以通过SeuratData加载。

RunUMAP()是Seurat提供的UMAP降维函数。下面的代码中提供了单细胞数据UMAP前预处理的简单说明，具体原理及说明可以参照专业的单细胞数据分析教程，这里不再赘述。

# InstallData("ifnb")
# ifnb <- LoadData("ifnb") # Seurat V4

data("ifnb")
ifnb <- UpdateSeuratObject(ifnb) # Seurat V5

ifnb <- NormalizeData(ifnb) # 对数据进行Log2(x+1)变换
ifnb <- FindVariableFeatures(ifnb) # 提取方差最大的特征用于降维
ifnb <- ScaleData(ifnb) # 数据缩放
ifnb <- RunPCA(ifnb) # PCA预先降维
ifnb <- RunUMAP(ifnb, dims = 1:20) # UMAP降维

可视化

1. 临床表型数据UMAP可视化

umap是一个用于进行UMAP降维的R包，其中提供了便捷的umap()函数进行降维和调参。

set.seed(123)
wdbc_umap <- umap(features,
                 n_neighbors = 15,
                 min_dist = 0.2,
                 metric = "euclidean")

ggplot(data.frame(wdbc_umap$layout, Diagnosis = diagnosis),
       aes(X1, X2, color = Diagnosis)) +
  geom_point(size = 3, alpha = 0.8) +
  stat_ellipse(level = 0.9) +
  theme_minimal() +
  labs(title = "UMAP of Wisconsin Breast Cancer Dataset",
       x = "UMAP1", y = "UMAP2",
       subtitle = "n_neighbors=15, min_dist=0.2") +
  scale_color_manual(values = c("benign" = "#1b9e77", "malignant" = "#d95f02"))

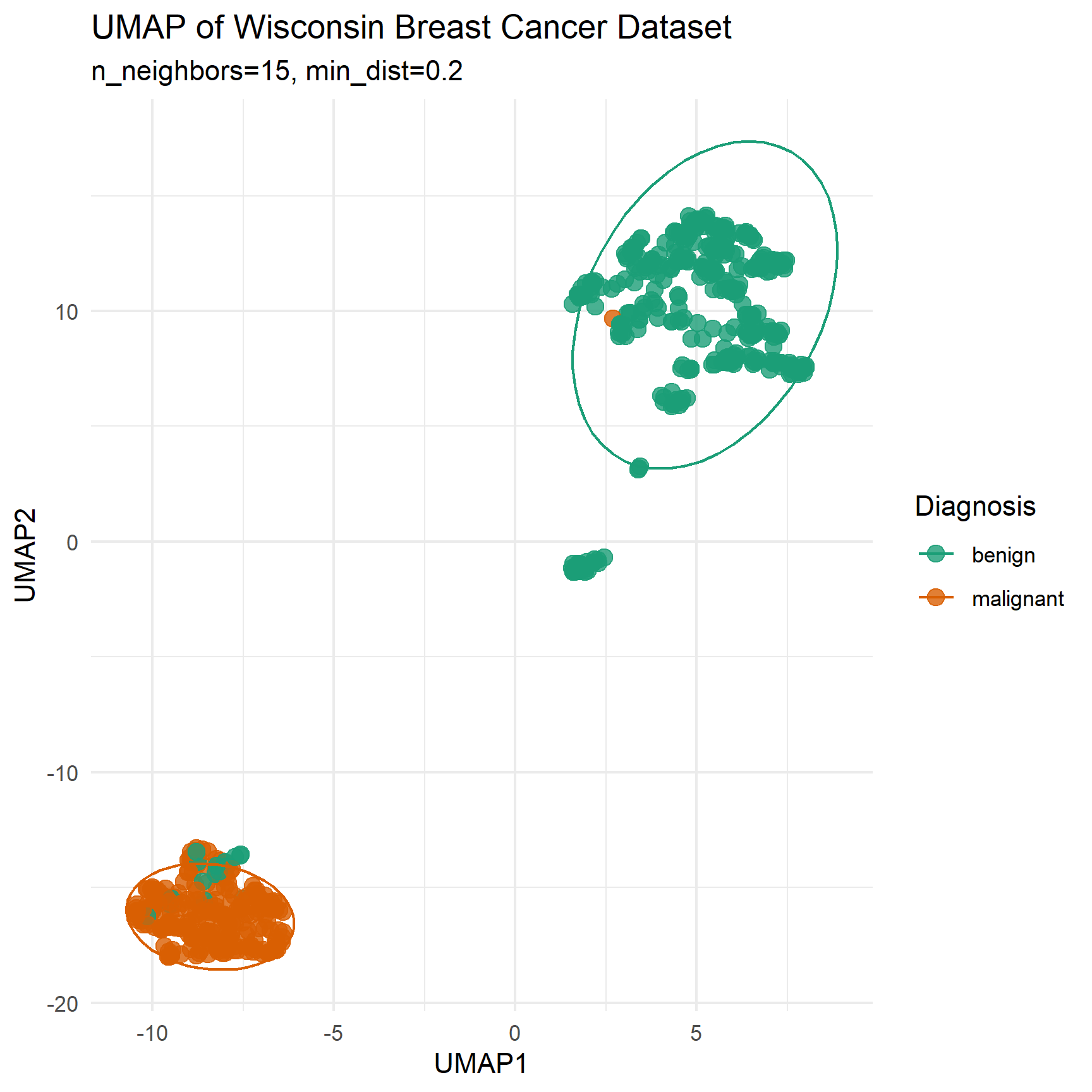

UMAPplot1-1
图 1: 临床表型数据UMAP可视化
提示

参数说明：

  • n_neighbors: 用于控制局部结构的粒度，较小值能够捕捉更精细的局部结构，但可能过度拟合噪声；较大值有利于保留更多全局结构，但可能模糊局部细节。默认为15

  • min_dist: 控制流形空间中嵌入点的最小间距，较小值下数据点更紧密，局部结构更清晰；较大值下的点会更分散，全局结构更明显

  • metric: 定义距离度量方式，可选"euclidean", "cosine", "manhattan", "pearson"

参数敏感性分析

我们可以尝试调整UMAP中的不同参数来调整降维效果，下面展示了采用三种不同的参数组合得到的UMAP结果比较。

# 定义参数组合
params <- list(
  list(n_neighbors=5, min_dist=0.1, label="Aggressive"),
  list(n_neighbors=15, min_dist=0.2, label="Default"),
  list(n_neighbors=50, min_dist=0.5, label="Conservative")
)

# 生成UMAP并绘图
plots <- list()
for (i in seq_along(params)) {
  set.seed(123)
  umap_res <- umap::umap(features,
                  n_neighbors = params[[i]]$n_neighbors,
                  min_dist = params[[i]]$min_dist)

  df <- data.frame(umap_res$layout, Diagnosis = diagnosis)

  plots[[i]] <- ggplot(df, aes(X1, X2, color = Diagnosis)) +
    geom_point(size = 2, alpha = 0.7) +
    labs(title = paste("Params:", params[[i]]$label),
         subtitle = sprintf("n_neighbors=%d, min_dist=%.1f",
                          params[[i]]$n_neighbors, params[[i]]$min_dist),
         x = "UMAP1", y = "UMAP2") +
    theme_minimal(base_size = 10) +
    scale_color_manual(values = c("benign" = "#1b9e77", "malignant" = "#d95f02"))
}

# 使用patchwork排版
(plots[[1]] / plots[[2]] / plots[[3]])

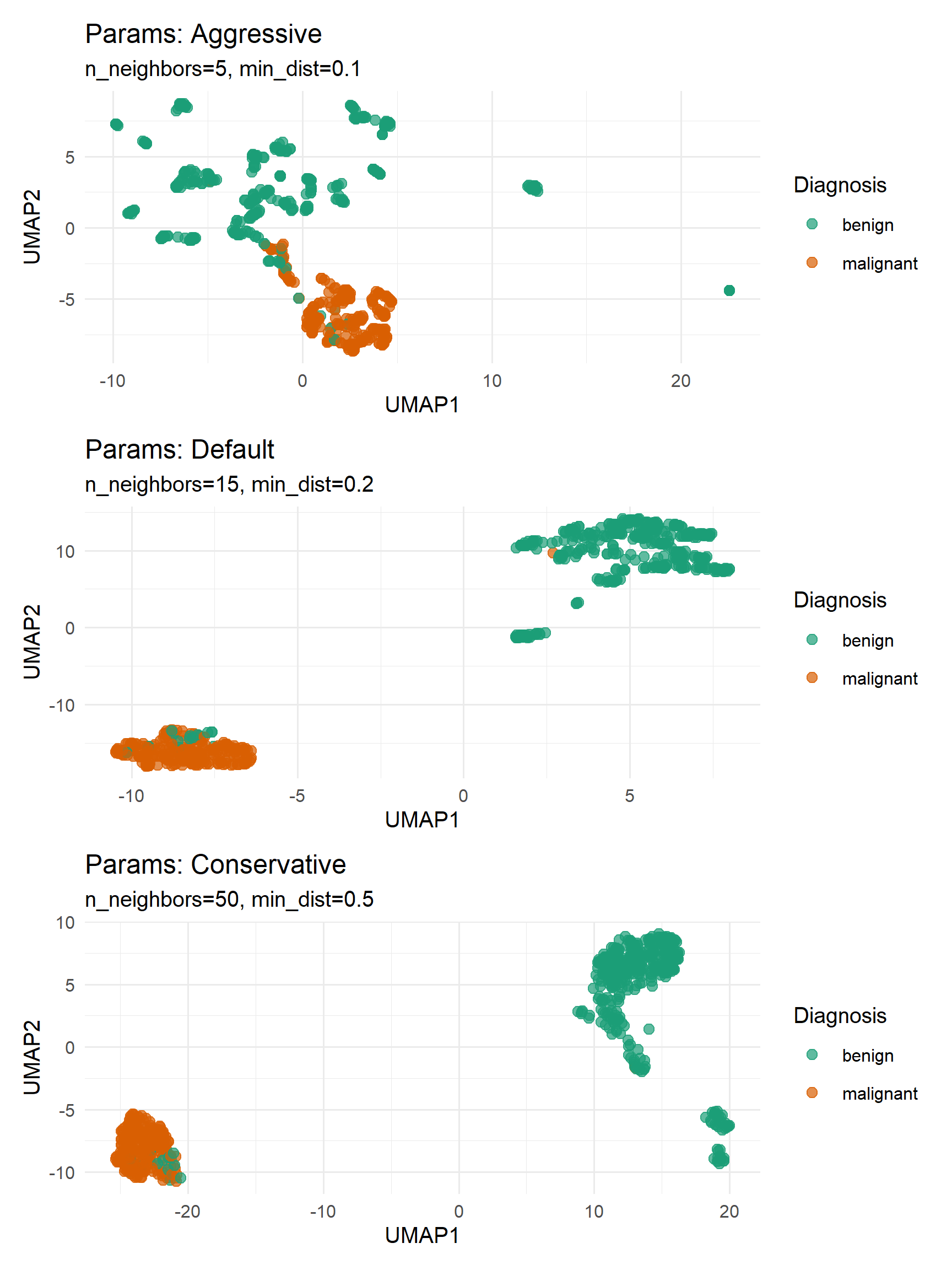

UMAPplot1-2
图 2: 参数敏感性分析

2. Seurat UMAP可视化

Seurat中提供了UMAP降维可视化的接口函数DimPlot()，能帮助用户快速可视化单细胞数据。 下面分别展示了我们上面得到的同一个降维空间中，将细胞分别按照细胞类型和处理组别着色的结果。

（注意：上面的代码中并未进行细胞的聚类，类别结果均来自数据集中预设的注释）

plots <- list()
group_ident <- c('seurat_annotations', 'stim')
for (i in seq_along(group_ident)) {
  p <- DimPlot(ifnb, reduction = 'umap', group.by = group_ident[i])
  plots[[i]] <- p
}

(plots[[1]] / plots[[2]])

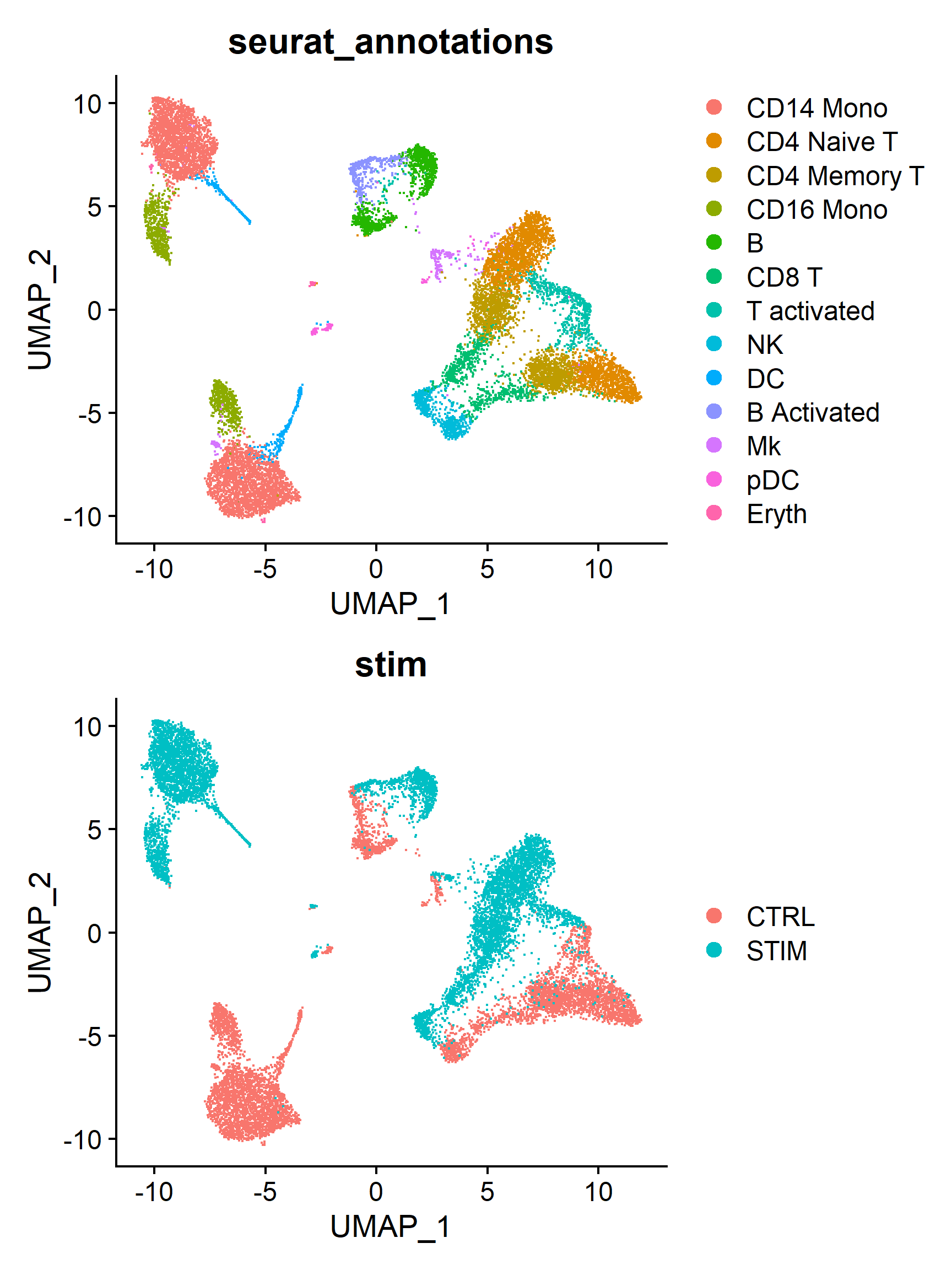

UMAPplot2-1
图 3: Seurat UMAP可视化

3. ggplot2自定义UMAP可视化

除了利用接口函数，我们还可以使用ggplot2自定义绘制UMAP图。

# 提取UMAP坐标和元数据
umap_df <- Embeddings(ifnb, "umap") %>% as.data.frame() %>% mutate(CellType = ifnb$seurat_annotations, Treatment = ifnb$stim)
head(umap_df)

custom_colors <- c(
  "#8DD3C7", "#FFFFB3", "#BEBADA", "#FB8072", "#80B1D3",
  "#FDB462", "#B3DE69", "#FCCDE5", "#D9D9D9", "#BC80BD",
  "#CCEBC5", "#FFED6F", "#A6CEE3")

ggplot(umap_df, aes(UMAP_1, UMAP_2, color = CellType)) +
      geom_point(size = 1.5, alpha = 0.8) +
      theme_minimal() + labs(title = "IFNB UMAP", x = "UMAP1", y = "UMAP2") +
      scale_color_manual(values = custom_colors)

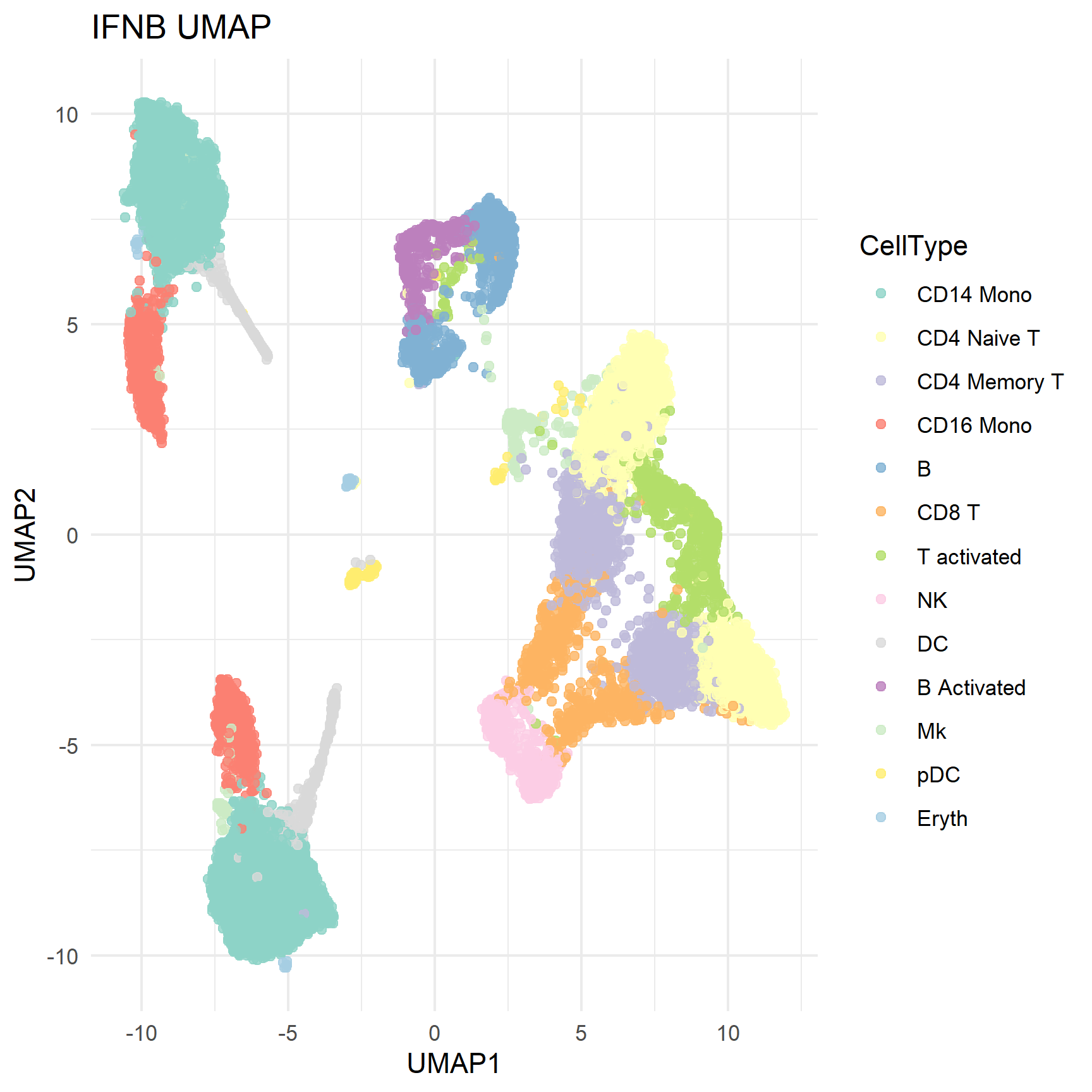

UMAPplot3-1
图 4: ggplot2自定义UMAP可视化

应用场景

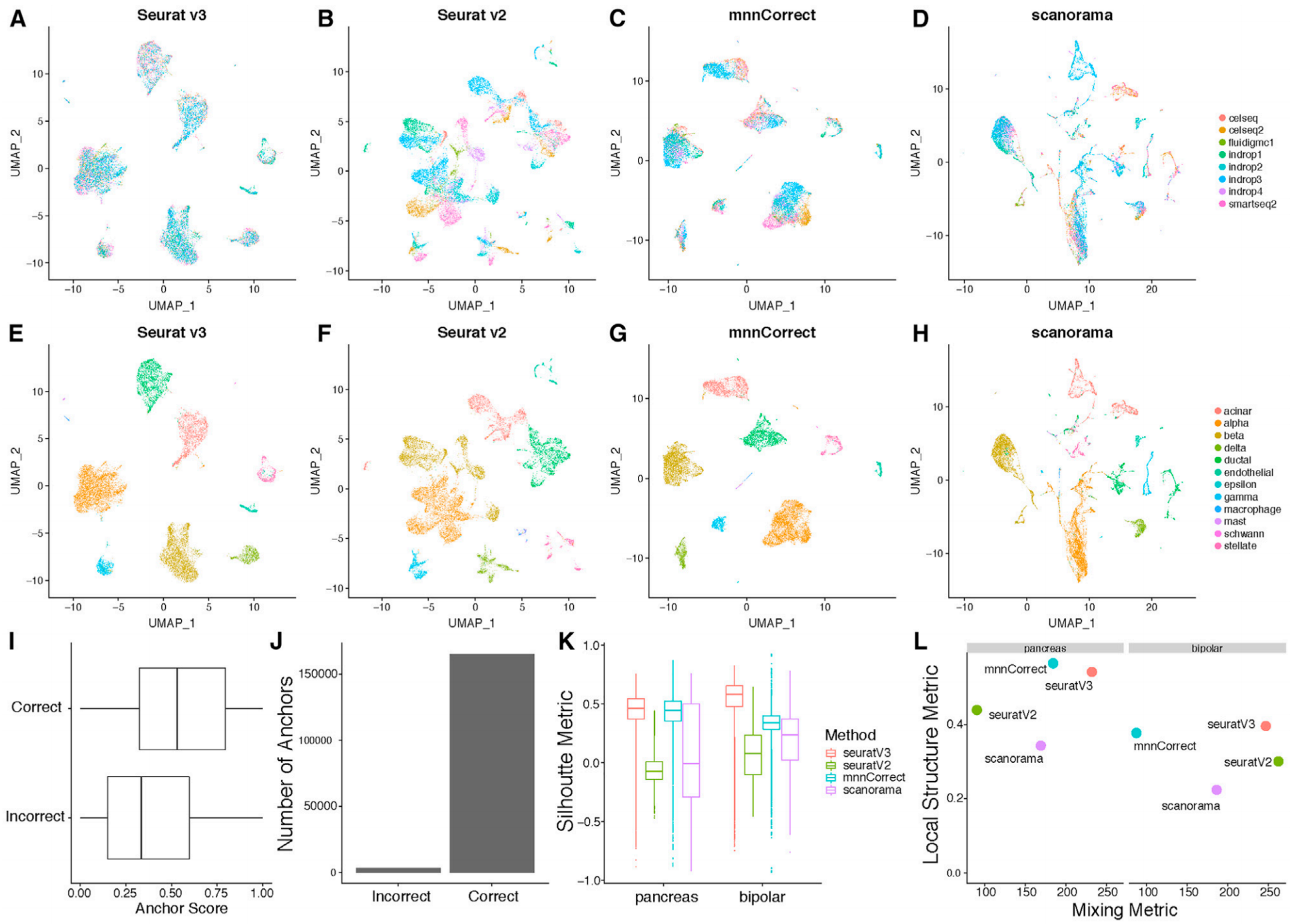

UMAPApp1
图 5: UMAP图应用

如图A-H展示了八个胰岛细胞数据集的 UMAP 图。[1]

参考文献

[1] Stuart T, Butler A, Hoffman P, et al. Comprehensive Integration of Single-Cell Data. Cell. 2019;177(7):1888-1902.e21.
