ROC 曲线

作者

[编辑] 郑虎;

[审核] .

修改于

2026-01-27

注记

Hiplot 网站

本页面为 Hiplot ROC 插件的源码版本教程，您也可以使用 Hiplot 网站实现无代码绘图，更多信息请查看以下链接:

https://hiplot.cn/basic/roc?lang=zh_cn

接收者工作特征曲线（ROC 曲线）是用来说明二元分类器系统在其识别阈值变化时诊断能力的图形。

环境配置

系统: Cross-platform (Linux/MacOS/Windows)
编程语言: R
依赖包: data.table; jsonlite; pROC; ggplotify

# 安装包
if (!requireNamespace("data.table", quietly = TRUE)) {
  install.packages("data.table")
}
if (!requireNamespace("jsonlite", quietly = TRUE)) {
  install.packages("jsonlite")
}
if (!requireNamespace("pROC", quietly = TRUE)) {
  install.packages("pROC")
}
if (!requireNamespace("ggplotify", quietly = TRUE)) {
  install.packages("ggplotify")
}

# 加载包
library(data.table)
library(jsonlite)
library(pROC)
library(ggplotify)

sessioninfo::session_info("attached")

─ Session info ───────────────────────────────────────────────────────────────
 setting  value
 version  R version 4.5.2 (2025-10-31)
 os       Ubuntu 24.04.3 LTS
 system   x86_64, linux-gnu
 ui       X11
 language (EN)
 collate  C.UTF-8
 ctype    C.UTF-8
 tz       UTC
 date     2026-01-27
 pandoc   3.1.3 @ /usr/bin/ (via rmarkdown)
 quarto   1.8.27 @ /usr/local/bin/quarto

─ Packages ───────────────────────────────────────────────────────────────────
 package    * version  date (UTC) lib source
 data.table * 1.18.0   2025-12-24 [1] RSPM
 ggplotify  * 0.1.3    2025-09-20 [1] RSPM
 jsonlite   * 2.0.0    2025-03-27 [1] RSPM
 pROC       * 1.19.0.1 2025-07-31 [1] RSPM

 [1] /home/runner/work/_temp/Library
 [2] /opt/R/4.5.2/lib/R/site-library
 [3] /opt/R/4.5.2/lib/R/library
 * ── Packages attached to the search path.

──────────────────────────────────────────────────────────────────────────────

数据准备

示例数据为一列二分类变量的结局和三列不同变量（诊断指标）及其数值。

# 加载数据
data <- data.table::fread(jsonlite::read_json("https://hiplot.cn/ui/basic/roc/data.json")$exampleData$textarea[[1]])
data <- as.data.frame(data)

# 整理数据格式
name_val <- colnames(data)[2:ncol(data)]
num_value <- ncol(data) - 1

# 查看数据
head(data)

  outcome value-Am value-GG value-EL
1    Good        3     0.33    17.30
2    Good        2     0.11    12.71
3    Good        4     0.28     9.44
4    Good        2     0.07    11.07
5    Good        1     0.10    19.46
6    Good        4     0.32    10.83

可视化

# ROC 曲线
col <- c("#00468BFF","#ED0000FF","#42B540FF")
p <- as.ggplot(function() {
  for (i in 1:num_value) {
    if (i == 1) {
      roc_data <- roc(data[, 1], data[, i + 1],
        percent = T, plot = T, grid = T, lty = i, quiet = T,
        print.auc = F, col = col[i], smooth = F,
        main = "ROC Plot"
      )
      text(30, 50, "AUC", font = 2, col = "darkgray")
      text(30, 50 - 10 * i,
        paste(name_val[i], ":", sprintf("%0.4f", as.numeric(roc_data$auc))),
        col = col[i]
      )
    } else {
      roc_data <- roc(data[, 1], data[, i + 1],
        percent = T, plot = T, grid = T, add = T, lty = i, quiet = T,
        print.auc = F, col = col[i]
      )
      text(30, 50 - 10 * i,
        paste(name_val[i], ":", sprintf("%0.4f", as.numeric(roc_data$auc))),
        col = col[i]
      )
    }
  }
    })

p

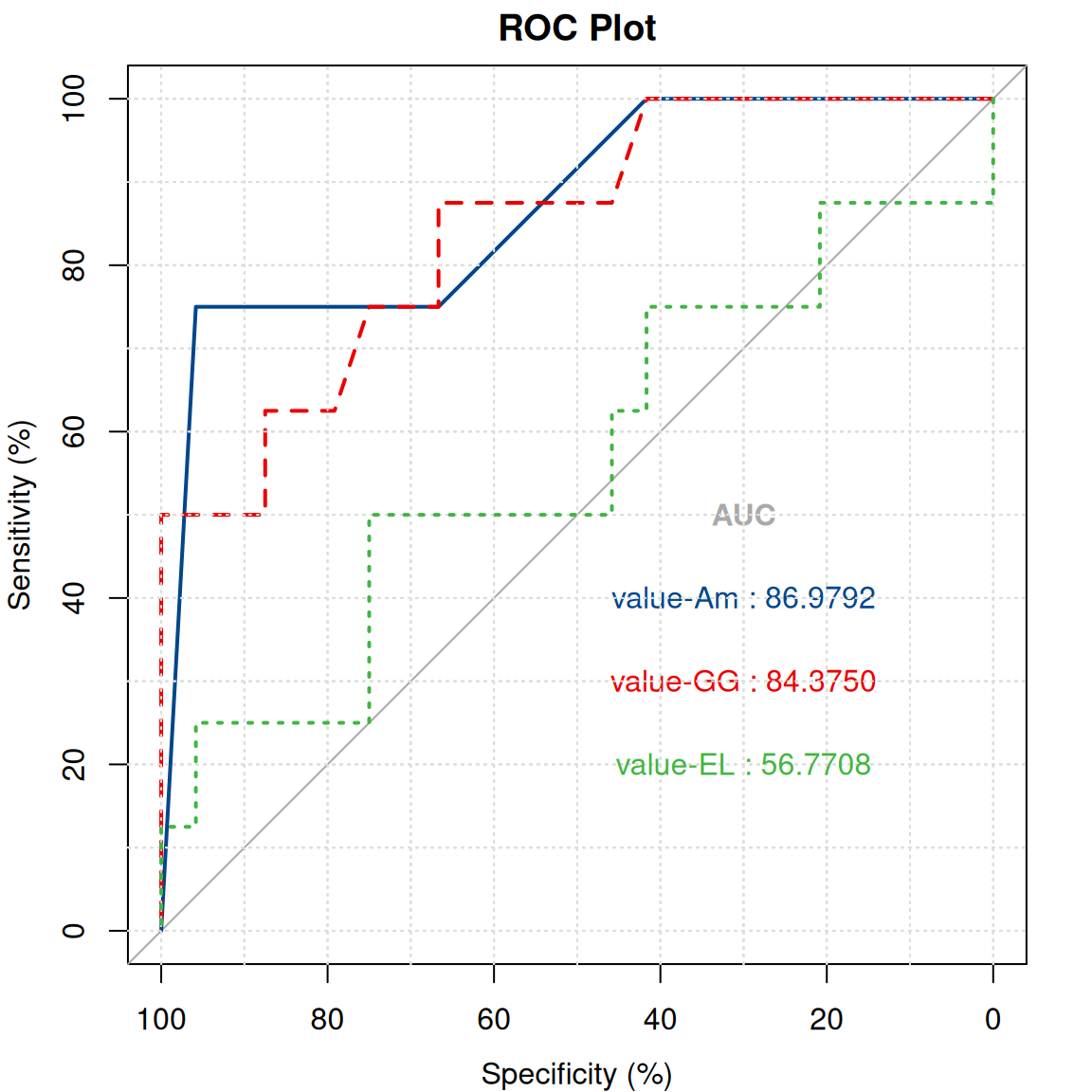

横轴表示特异性，纵轴表示敏感性，二者之间没有函数关系。曲线越靠近左上角，认为该诊断指标预测能力越好。图示中每种颜色表示一个变量（诊断指标），蓝色曲线和红色曲线的预测能力明显较绿色曲线好。AUC 为 ROC 曲线下面积。AUC = 1 表示该曲线存在至少一个阈值能得出完美预测。0.5 < AUC < 1，优于随机猜测，妥善选择阈值，能有预测价值。AUC = 0.5，跟随机猜测一样，模型没有预测价值。若 AUC < 0.5，可能原因是二分类变量如（0，1）与结局设置颠倒，调换结局赋值即可。在本图示中，value-Am (86.9792) > value-GG (84.3750) > value-EL (56.7708)，可以认为 Am 变量的预测能力最好。
